Signalmaster All Transistor PL1 /01
Philips Australia
- Pays
- Australie
- Fabricant / Marque
- Philips Australia
- Année
- 1963
- Catégorie
- Radio - ou tuner d'après la guerre 1939-45
- Radiomuseum.org ID
- 295516
- No. de transistors
- 7
- Principe général
- Super hétérodyne avec étage HF; FI/IF 455 kHz; 2 Etage(s) BF
- Circuits accordés
- 7 Circuits MA (AM)
- Gammes d'ondes
- PO uniquement
- Tension / type courant
- Piles sèches / 9 Volt
- Haut-parleur
- HP dynamique oval à aimant permanent
- Puissance de sortie
- 0.7 W (max.)
- Matière
- Cuir / canvas / plastique mais autre matériel en dessous!
- De Radiomuseum.org
- Modèle: Signalmaster All Transistor PL1 /01 - Philips Australia
- Forme
- Portative > 20 cm (sans nécessité secteur)
- Dimensions (LHP)
- 320 x 195 x 105 mm / 12.6 x 7.7 x 4.1 inch
- Remarques
-
Signalmaster PL1 /01 is an updated version of Signalmaster PL1.
Apart from the different transistor line-up other minor changes were implemented. The service data of model PL1 is otherwise applicable.
This radio uses an Eveready 2761 or equivalent (e.g. Burgess D6S) type battery.
Leather case in Olive Green, Saddle Tan/Gold or Charcoal/Chrome.
- Prix de mise sur le marché
- 46.20 AUS £
- Schémathèque (1)
- - - Manufacturers Literature (Philips Service Notes Supplementary Sheet, December 1963.)
- Auteur
- Modèle crée par Jim Greig. Voir les propositions de modification pour les contributeurs supplémentaires.
- D'autres Modèles
-
Vous pourrez trouver sous ce lien 911 modèles d'appareils, 710 avec des images et 424 avec des schémas.
Tous les appareils de Philips Australia
Collections
Le modèle Signalmaster All Transistor fait partie des collections des membres suivants.
Contributions du forum pour ce modèle: Philips Australia: Signalmaster All Transistor PL1 /01
Discussions: 1 | Publications: 2
Hi,
I just bought a Philips PL1/01. It looks the same but has later (AF116, AF116, AF117, AF117, AC126, OC74N, OC74N) transistors. I cannot find a circuit to check for possible other differences.
Do you want it as a separate model or an addendum to the standard PL1?
Thanks
jim
Pièces jointes
- PL1/01 Label (147 KB)

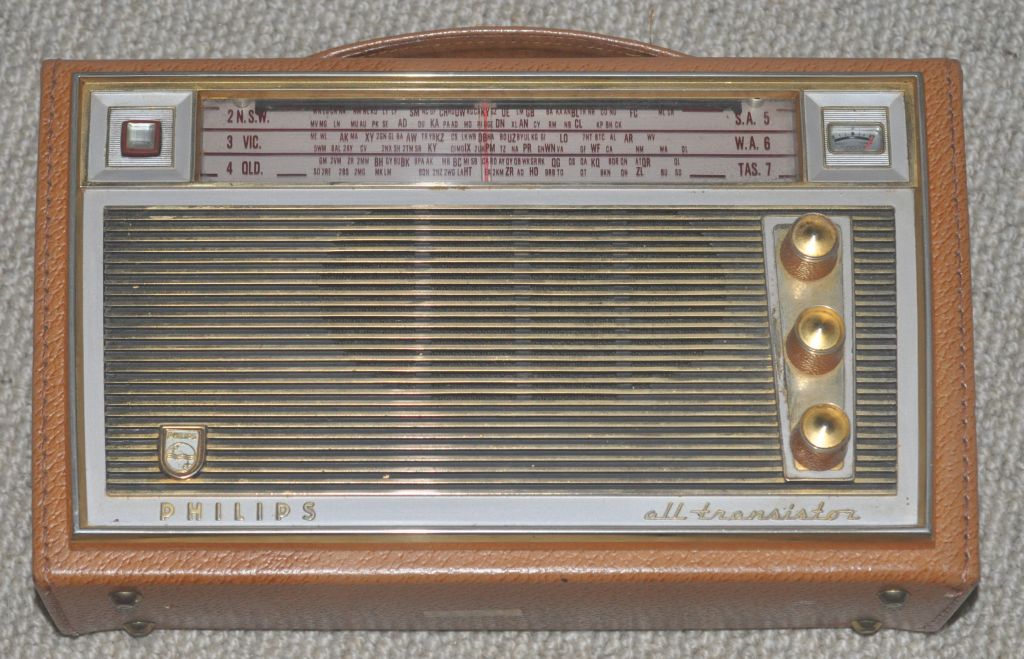

- Philips PL1/01 Front (198 KB)
Jim Greig, 06.Nov.17
