Tribüne B5W32AT /01 /30 /70
Philips - Österreich
- Country
- Austria
- Manufacturer / Brand
- Philips - Österreich
- Year
- 1963/1964
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 73318

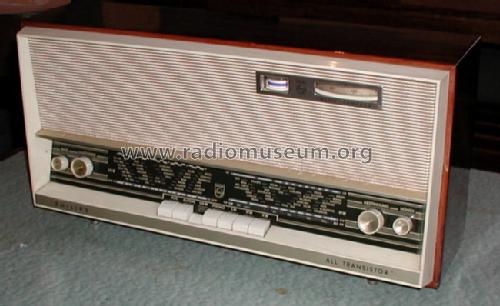

Philips Tribüne B5W32AT

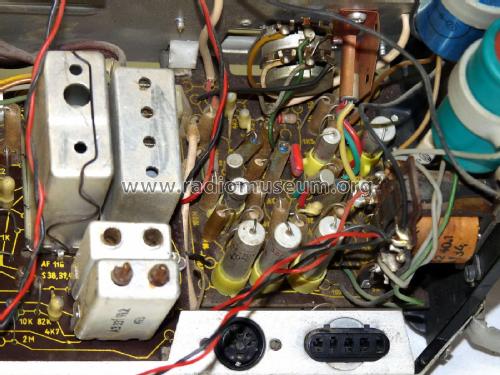

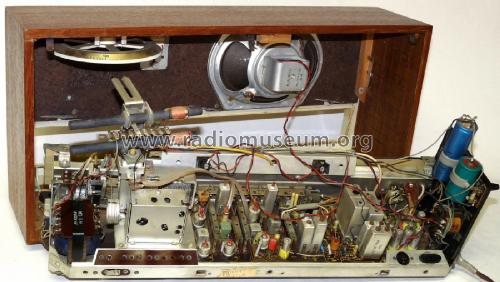

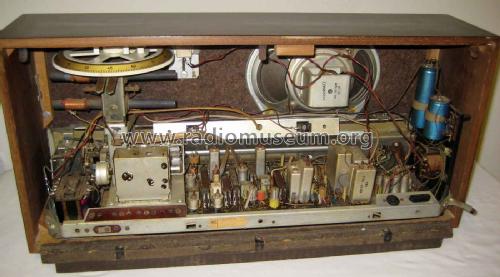

Ansicht des NF-Verstärkers
Collection Jan Wagenaar (NL).
Click on the schematic thumbnail to request the schematic as a free document.
- Number of Transistors
- 10
- Main principle
- Superheterodyne (common); ZF/IF 452/10700 kHz; 4 AF stage(s)
- Tuned circuits
- 9 AM circuit(s) 12 FM circuit(s)
- Wave bands
- Broadcast, Long Wave, Short Wave plus FM or UHF.
- Power type and voltage
- Alternating Current supply (AC) / 110-220 Volt
- Loudspeaker
- Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
- Power out
- 2.8 W (unknown quality)
- Material
- Wooden case
- from Radiomuseum.org
- Model: Tribüne B5W32AT /01 /30 /70 - Philips - Österreich
- Shape
- Tablemodel with Push Buttons.
- Dimensions (WHD)
- 540 x 270 x 190 mm / 21.3 x 10.6 x 7.5 inch
- Notes
-
Ausführungen: /30 = dunkel-glänzend, /70 = hell-matt, /01 = unbekannt
Parallelgerät zum Horny W503AT.
- Net weight (2.2 lb = 1 kg)
- 5.4 kg / 11 lb 14.3 oz (11.894 lb)
- Price in first year of sale
- 2,875.00 ATS
- Source of data
- -- Original prospect or advert / Radiokatalog Band 2, Ernst Erb
- Mentioned in
- -- Original-techn. papers.
- Author
- Model page created by Wolfgang Bauer. See "Data change" for further contributors.
- Other Models
-
Here you find 1073 models, 1007 with images and 853 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Philips - Österreich
Collections
The model Tribüne is part of the collections of the following members.
Forum contributions about this model: Philips - Österreich: Tribüne B5W32AT /01 /30 /70
Threads: 1 | Posts: 1
Um Vergleiche der Klangqualität mit dem Minerva Vanguard zu ermöglichen, die im Jahr 1963 negativ für dieses Gerät ausfielen, folgender Reparaturbericht.
1. Der Vollweggleichrichter im Netzteil lieferte nur mehr 12 V statt 15 V. 2x 1N4007 zum Gleichrichter gelötet. Die RIpplespannung ließ auf trockene Elkos schließen. C90, C91 und C92 ergänzt mit 3300 µF und 1000 µF. Die Ripplespannung war danach <1 V. Die Speisespannung für den HF-Teil hatte einen Ripple von < 10 mVss, was ausreichend ist.
2. Nach diesen Maßnahmen funktionierte der NF-Teil innerhalb der Spezifikation, die ich als Entwickler des Gerätes ja kannte. EIn Detail, das mir erst jetzt auffiel: Der NF-Ausgangstrafo ist als Autotrafo ausgeführt, Was durch die etwas hochohmige Drahtauswahl einen Teil des Kollektorstromes durch den Lautsprecher zur Folge hatte. Hatte aber scheints keine weiteren Auswirkungen.
3.Der HF-Teil war noch immer tot. Sowohl FM- als auch AM-Bereiche.
3.1 Die Oszillatorstufe mit TS6 funktionierte einwandfrei. Die Bereichsabtimmungen waren o.k. Ein Beispiel: Der Zeiger lag für Budapest genau mittig in der Skalenmarkierung.
3.2 Der Transistor TS3 hatte einen internen Kurzschluss zum Gehäuse. Dieser systematische Fehler ist für die Serie AF 11x bekannt und von der NASA gut dokumentiert. Da externe Links unerwünscht sind, siehe mein Profil. Die Reparaturmethode, a la Minerva Vanguard hatte eine explosionsartige Wirkung durch Gasentwicklung im Transistor: die Gehäusekappe flog davon. Also Vorsicht ist angebracht. TS3 mit AF116 auf AF126 getauscht. Der Arbeitspunkt war noch unterhalb des Sollwertes. Die Morganite Massewiderstände R9 und R11 sind stark gealtert und hatten einen ca. 25% höheren Wert. Ersetzt durch Metallfilmwiderstände. Ebenfalls einige andere, die Empfindlickeit betreffende Widerstände. Dort wo es auf Spannungsverhältnissen ankommt wurde nur die Spannung kontrolliert und nicht der Widerstandswert korrigiert.
3.3 Das Gerät funktionierte nun bis auf den MW-Bereich. Die Sekundärseite der MW-Spule am Ferritstab war oxydiert und unterbrochen. Das Wachs zur Fixierung der Spule für max. Empfindlichkeit hatte durch Schrumpfung seine Funktion verloren.
Das Gerät hatte mehr Fehler als das Tonqualitätsvergleichsgerät Minerva Vanguard. Die Stabilität der Bereichseinstellungen ist im Vergleich dazu exzellent.
Der systematische Fehler der Transistorserie AF11x trat nur bei einem von sechs Transistoren auf.
Die Empfindlichkeit in allen Bereichen ist wie neu. Ziel ist es nun die Klangqualität zu verbessern, die mir als junger Entwickler vor 55 Jahren nicht gelang.
Rudolf Drabek, 02.Oct.19
