• Pays
• Pays-Bas

• Fabricant / Marque
• Philips; Eindhoven (tubes international!); Miniwatt

• Année
• 1969

• Catégorie
• Récepteur de télévision ou moniteur

• Radiomuseum.org ID
• 228908

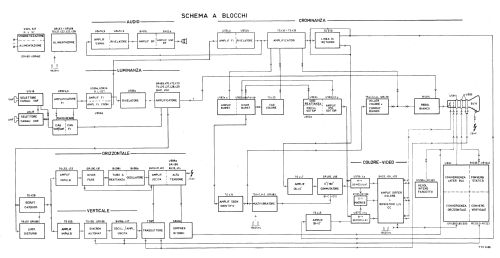

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 14

• Lampes / Tubes
• PL802 PCL86 PCF200 PCF200 PCF200 PCF802 PL509 PL504 PY500 GY501 PD500 PCF80 PL508 A66-120X

• No. de transistors
• 49

• Semi-conducteurs
• AC128 BC147 BC148 BF167 BC149 BC176 BC108 BF195 BF173 BC179 BF194 BF197 BC177 OF161 BY127 BA148 BZY88 BAX16 OA91 OA90 BYX10

• Principe général
• Super hétérodyne avec étage HF; FI/IF 38900/5500 kHz

• Gammes d'ondes
• VHF/UHF (voir details en note)

• Tension / type courant
• Alimentation Courant Alternatif (CA) / 220 Volt

• Haut-parleur
• 2 HP

• Matière
• Boitier en bois

• De Radiomuseum.org
• Modèle: X25K143 /00 /16 /38 Ch= K7-PAL - Philips; Eindhoven tubes

• Forme
• Console de forme générique

• Dimensions (LHP)
• 810 x 930 x 520 mm / 31.9 x 36.6 x 20.5 inch

• Remarques

• Philips X25K143 /00, /16, /38

  Colour-TV with 63 cm CRT; CCIR tuner (VHF Band I E2-E4, Band III E5-E12: UHF Band IV/V E21-E72).

  14 Tubes, 49 Transistors and 35 Diodes.
  Semiconductors listed one per type.

• Poids net
• 59 kg / 129 lb 15.3 oz (129.956 lb)

• Source
• -- Original-techn. papers.

• Littérature
• -- Original-techn. papers. (“Schemario TV Philips Service”, CELI Editor, Italy 1972.)
