- País
- Estados Unidos
- Fabricante / Marca
- Pilot Electric Mfg. Co. (Radio Corp.); Brooklyn (NY)
- Año
- 1936
- Categoría
- Radio - o Sintonizador pasado WW2
- Radiomuseum.org ID
- 51807
-
- alternative name: Pilot Radio & Television || Pilot Radio and Tube || Pilot Radio Corporation
By courtesy of "antiqueradios.com"!
Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.
- Numero de valvulas
- 6
- Numero de transistores
- Semiconductores
- 81963
- Principio principal
- Superheterodino con paso previo de RF; ZF/IF 456 kHz
- Número de circuitos sintonía
- 9 Circuíto(s) AM
- Gama de ondas
- OM y dos OC
- Tensión de funcionamiento
- Red: Aparato AC/DC. / 110-125 Volt
- Altavoz
- Altavoz electrodinámico (bobina de campo) / Ø 6 inch = 15.2 cm
- Material
- Madera
- de Radiomuseum.org
- Modelo: 423 - Pilot Electric Mfg. Co. Radio
- Forma
- Sobremesa de cualquier forma, detalles no conocidos.
- Ancho, altura, profundidad
- 15.5 x 13.5 x 11 inch / 394 x 343 x 279 mm
- Anotaciones
-

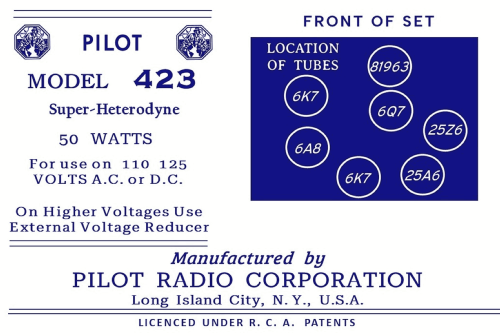

The Pilot model 423 is an AC/DC operated 6 tube BC and SW band receiver. Uses ballast tube 81963.
The Stein book "Cathedral & Tombstone Radios" reference lists this model as having 2 bands, however the Riders schematic indicates that this model has the BC band and 2 SW bands. The Riders schematic can be confusing as it is applicable for models 423 and 425. Both models have 3 bands, however model 423 has the BC band and 2 SW bands, while model 425 has the BC band, the LW band and just 1 SW band.
- Ext. procedencia de los datos
- Ernst Erb
- Procedencia de los datos
- Collector's Guide to Antique Radios 4. Edition
- Documentación / Esquemas (1)
- Cathedral & Tombstone Radios (page 197.)
- Documentación / Esquemas (2)
- Rider's Perpetual, Volume 9 = 1938 and before (Pages 9-7, 9-8)
