Stereo Cassette Tape Deck CT-F2121
Pioneer Corporation; Tokyo
- Country
- Japan
- Manufacturer / Brand
- Pioneer Corporation; Tokyo
- Year
- 1973 ?
- Category
- Sound/Video Recorder and/or Player
- Radiomuseum.org ID
- 132857
Click on the schematic thumbnail to request the schematic as a free document.
- Number of Transistors
- Semiconductors present.
- Semiconductors
- Wave bands
- - without
- Details
- Cassette-Recorder or -Player
- Power type and voltage
- Alternating Current supply (AC) / 120; 220; 240 Volt
- Loudspeaker
- - For headphones or amp.
- Material
- Metal case
- from Radiomuseum.org
- Model: Stereo Cassette Tape Deck CT-F2121 - Pioneer Corporation; Tokyo
- Shape
- Book-shelf unit.
- Dimensions (WHD)
- 350 x 142 x 282 mm / 13.8 x 5.6 x 11.1 inch
- Notes
- Stereo-Kassetten-Tonbandgerät mit Frontbedienung. Dolby, vollautomatischer Stop-Mechanismus, direkte Umschaltung schneller Vor-/Rücklauf. Frequenzgang: 30-16000 Hz.
- Net weight (2.2 lb = 1 kg)
- 6.6 kg / 14 lb 8.6 oz (14.537 lb)
- Source of data
- - - Data from my own collection
- Author
- Model page created by Sándor Selyem-Tóth. See "Data change" for further contributors.
- Other Models
-
Here you find 1143 models, 1128 with images and 201 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Pioneer Corporation; Tokyo
Collections
The model Stereo Cassette Tape Deck is part of the collections of the following members.
Forum contributions about this model: Pioneer Corporation;: Stereo Cassette Tape Deck CT-F2121
Threads: 1 | Posts: 1

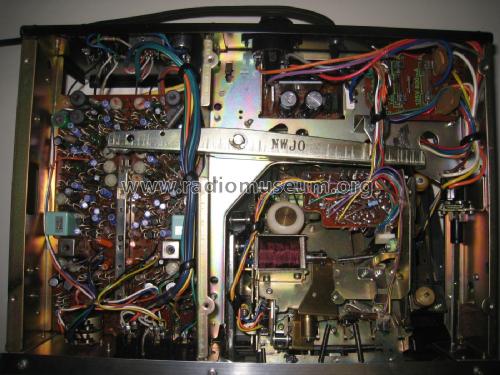

Dies ist ein luxuriöses Gerät, was man auch z. B. daran erkennen kann, dass es über insgesamt 5 Transmissionsriemen verfügt und niemals einen Bandsalat zuläßt.
Der Ausbau des Kassetten - Teils ist jedoch recht kompliziert. Man muß insgesamt 27 Schrauben lösen :4 ( Gehäuse ), 6 ( Frontteil ) , 6 ( Bodenplatte ),1 ( Sicherungskästchen ), 4 ( Door ), 6 ( Befestigung am Chassis ).
Man muß sie sorgfältig reservieren ( siehe Bild ), damit sie wieder an die richtigen Stellen kommen.
Ottmar Lauth, 19.Oct.16
