Stereo Receiver SX-1500TD

Pioneer Corporation; Tokyo

  • Año
  • 1970/1971
  • Categoría
  • Radio - o Sintonizador pasado WW2
  • Radiomuseum.org ID
  • 123503

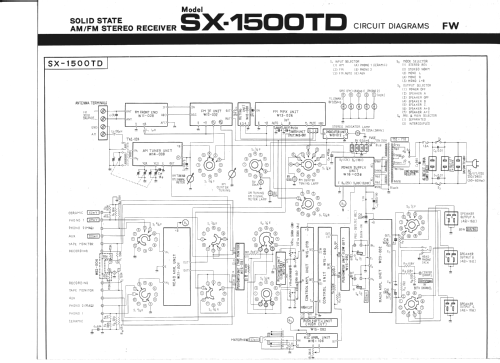

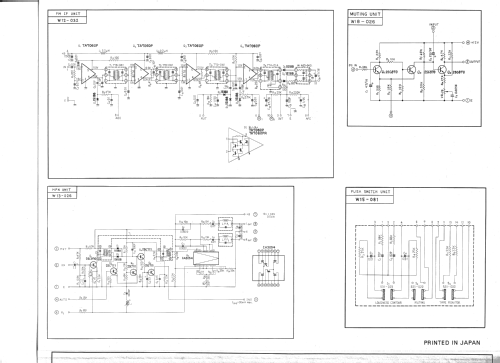

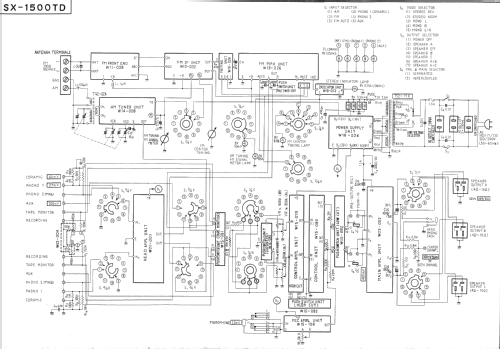

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

 Especificaciones técnicas

  • Numero de transistores
  • 40
  • Semiconductores
  • Principio principal
  • Superheterodino en general; ZF/IF 455/10700 kHz
  • Gama de ondas
  • OM y FM
  • Especialidades
  • Hi-Fi equipment
  • Tensión de funcionamiento
  • Red: Corriente alterna (CA, Inglés = AC) / 110/117/130/220/240 Volt
  • Altavoz
  • - Este modelo usa altavoz exterior (1 o más).
  • Potencia de salida
  • 116 W (180 W max.)
  • Material
  • Madera
  • de Radiomuseum.org
  • Modelo: Stereo Receiver SX-1500TD - Pioneer Corporation; Tokyo
  • Forma
  • Unidad para estanteria.
  • Ancho, altura, profundidad
  • 459 x 145 x 369 mm / 18.1 x 5.7 x 14.5 inch
  • Anotaciones
  • A hi-fi stereo receiver with analogue dial housed in a wooden case with a 2 band AM/FM stereo tuner and integrated amplifier with continuous power output of 2 x 58 watts into 8 ohms (2 x 70 watts into 4 ohms), total music power output of 145 watts IHF into 8 ohms (180 watts IHF into 4 ohms). With a pair of tuning meters. Equipped with a microphone, featuring microphone mixing and level control. Handles up to three pairs of loudspeakers.

    Specification
    Harmonic Distortion < 0.5% (at 1kHz rated output)
    Frequency Response 10-100,000Hz ±3dB
    FM Usable Sensitivity 1.7µV (IHF)
    FM Separation 38dB (at 1kHz)
    Capture Ratio 0.7dB (at 98MHz)
    Tuning Ranges FM: 87.5-108MHz; AM: 525-1,605kHz
    Audio Input PHONO: MAG/CER, TAPE MONITOR,
    MIC, AUX, DIN jack, MAIN-IN

    Semiconductors: 1 FET, 5 ICs, 39 Transistors, 20 Diodes.

    Versions/Power requirements
    General Export  /  110/117/130/220/240V AC 50/60Hz with voltage selector

    Power consumption:  250VA, 230 watts max.

  • Peso neto
  • 11.4 kg / 25 lb 1.8 oz (25.11 lb)
  • Precio durante el primer año
  • 1,870.00 CHF
  • Procedencia de los datos
  • -- Original prospect or advert
  • Mencionado en
  • - - Manufacturers Literature (1970 & 1971 Pioneer Stereo Components catalogues)
  • Documentación / Esquemas (1)
  • - - Manufacturers Literature (Operating and Service manual Pioneer SX-1500TD)
  • Autor
  • Modelo creado por Walter Haring. Ver en "Modificar Ficha" los participantes posteriores.
