• Pays
• Royaume Uni

• Fabricant / Marque
• Pye Ltd., Radio Works; Cambridge

• Année
• 1973 ?

• Catégorie
• Radio - ou tuner d'après la guerre 1939-45

• Radiomuseum.org ID
• 232134

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de transistors
• 11

• Semi-conducteurs
• ED1501 or. BF254 ED1501 or. BF255 LM959_Tr or. CS9020 ED1501 or. BF254 ED1501 or. BF255 ED1501 or. BF254 MPS9680 or. MPS9686 ED1401 or. BC408 MPS9696 LM390_Tr LM399_Tr

• Principe général
• Super hétérodyne (en général); FI/IF 470/10700 kHz

• Gammes d'ondes
• PO, GO et FM

• Tension / type courant
• Batteries / Alim. BT séparée avec fiche / C: 4 × 1.5 / 6 Volt

• Haut-parleur
• HP dynamique à aimant permanent + bobine mobile / Ø 3 inch = 7.6 cm

• Puissance de sortie
• 0.3 W (qualité inconnue)

• Matière
• Plastique moderne (pas de bakélite, ni de catalin)

• De Radiomuseum.org
• Modèle: 1407 - Pye Ltd., Radio Works;

• Forme
• Portable, appareil de poche. Taille < 20cm

• Dimensions (LHP)
• 8 x 4.5 x 2 inch / 203 x 114 x 51 mm

• Remarques

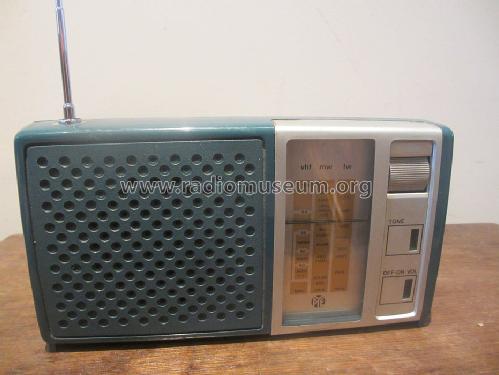

• Portable LW MW VHF Transistor Radio. Sockets for earphone and optional mains power pack.

• Prix de mise sur le marché
• 15.95 GBP

• Schémathèque (1)
• ERT Service Chart 1956 dated August 15 1974

• Auteur
• Modèle crée par Franz Scharner. Voir les propositions de modification pour les contributeurs supplémentaires.

• D'autres Modèles

• Vous pourrez trouver sous ce lien 621 modèles d'appareils, 477 avec des images et 342 avec des schémas.
