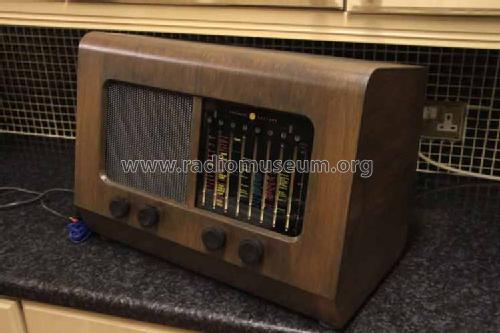

P35

• Pays
• Royaume Uni

• Fabricant / Marque
• Pye Ltd., Radio Works; Cambridge

• Année
• 1950

• Catégorie
• Radio - ou tuner d'après la guerre 1939-45

• Radiomuseum.org ID
• 97092

• Images
• Schémas

Previous Next

Previous Next

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 5

• Lampes / Tubes
• ECH35 EF22 EBC33 EL33 AZ31

• Principe général
• Super hétérodyne (en général); FI/IF 465 kHz

• Gammes d'ondes
• PO, GO et plus que 2 x OC

• Tension / type courant
• Alimentation Courant Alternatif (CA) / 200-250 Volt

• Haut-parleur
• HP dynamique à aimant permanent + bobine mobile

• Matière
• Boitier en bois

• De Radiomuseum.org
• Modèle: P35 - Pye Ltd., Radio Works;

• Forme
• Modèle de table profil bas (grand modèle).

• Dimensions (LHP)
• 500 x 365 x 263 mm / 19.7 x 14.4 x 10.4 inch

• Remarques

• General Description (from page 97 Vol 1 "Radio & TV Servicing 1951 Edition"):
  Five-valve, eight-waveband superheterodyne receiver. Model 19RG has Garrard Auto Record Changer with high-fidelity miniature pick-up. Model P35RG has three-speed Garrard Auto Changer (saphire stylus). Released: 19D in 1948; Model T19D and 19RG in 1949; Model P35 and P35RG in 1950. Wavebands: 16 m, 19 m, 25 m, 31 m and 49 m SW, MSW (1.5-4 mc), MW and LW.

  Model 19D has an extra 13 m band (21.3 - 22 mc) and the MSW covers the 49 m band (3 - 8 MHz) instead of 1.5 - 4 MHz, thus has no separate 49m band.

  The P35 is a slightly different style case to T19D and 19D (T = Trawler)

  Error in the alignment procedure on page 477 of R&TVS-book 1 (Pre 1953). The original text reads as follows "Apply Signal as Below (1) 645 kc/s. between chassis and control grid of V1 via 0.1 uF capacitor. Grid lead to remain connected to V1. (2) 465 kc/s. between aerial and chassis via standard dummy aerial." See the thread on model P35 about the procedure.

• Poids net
• 6.2 kg / 13 lb 10.5 oz (13.656 lb)

• Prix de mise sur le marché
• 334.00 Hfl

• Source
• Technisch- Commercieel - Radio Vademecum Staleman

• Schémathèque (1)
• Radio And Television Servicing books (R&TVS) (Vol1 (page depends on edition))

• Schémathèque (2)
• Trader Service Sheet (suppl. of Wireless & El. Trader, etc.) (June 24th 1950 Issue 958)

• Auteur
• Modèle crée par John Koster. Voir les propositions de modification pour les contributeurs supplémentaires.
