Stereo-UKW-MW-Autoradio mit Cassettenspieler ACR 2300
QUELLE GmbH (Universum); Fürth und Nürnberg
- Country
- Germany
- Manufacturer / Brand
- QUELLE GmbH (Universum); Fürth und Nürnberg
- Year
- 1985 ??
- Category
- Car Radio, perhaps also + sound player/recorder
- Radiomuseum.org ID
- 279127
Aus Bedienungsanleitung

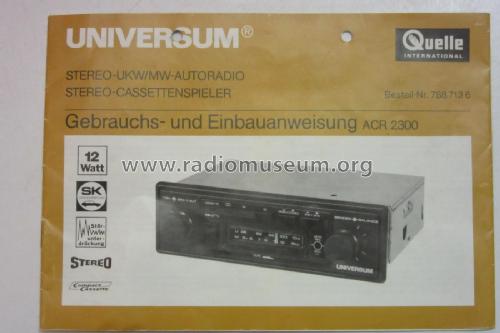

Titelseite der Bedienungsanleitung
- Number of Transistors
- 7
- Semiconductors
- Main principle
- Superheterodyne (common)
- Wave bands
- Broadcast (BC) and FM or UHF.
- Details
- Cassette-Recorder or -Player
- Power type and voltage
- Storage Battery for all (e.g. for car radios and amateur radios) / 12 Volt
- Loudspeaker
- - This model requires external speaker(s).
- Material
- Metal case
- from Radiomuseum.org
- Model: Stereo-UKW-MW-Autoradio mit Cassettenspieler ACR 2300 - QUELLE GmbH Universum; Fürth
- Shape
- Chassis only or for «building in»
- Dimensions (WHD)
- 180 x 44 x 120 mm / 7.1 x 1.7 x 4.7 inch
- Notes
-
Stereo-UKW-MW-Autoradio mit Cassettenspieler; Quelle
Radioteil: UKW: 87,5 bis 104 MHz; Mono: 2µV für 26dB S/R, Stereo 8µV für 26dB S/R.
Bestückt mit 8 IC, 7 Transistoren, 11 Dioden einschl LED.
Ausgangsimpedanz: 4Ω.
Kassettenteil: 60 bis 10000Hz, 4,75 m/s, Gleichlaufschw. <0,3%.
Minus an Masse.
- Author
- Model page created by Hans-Werner Ellerbrock. See "Data change" for further contributors.
