• Pays
• Allemagne

• Fabricant / Marque
• QUELLE GmbH (Universum); Fürth und Nürnberg

• Année
• 1961–1964

• Catégorie
• Enrégistreur et/ou reproducteur son/video

• Radiomuseum.org ID
• 136705

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 6

• Lampes / Tubes
• ECC83 ECC83 ECC83 ECC85 EM84 ELL80

• No. de transistors
• 1

• Semi-conducteurs
• TF65 M3 B250C75 B30C600

• Principe général
• Amplification audio

• Gammes d'ondes
• - sans

• Particularités
• Magnétophone à bandes

• Tension / type courant
• Alimentation Courant Alternatif (CA) / 110; 220 Volt

• Haut-parleur
• HP dynamique oval à aimant permanent

• Puissance de sortie
• 9 W (qualité inconnue)

• Matière
• Plastique moderne (pas de bakélite, ni de catalin)

• De Radiomuseum.org
• Modèle: Studio MK3332 - QUELLE GmbH Universum; Fürth

• Forme
• Modèle de table générique

• Dimensions (LHP)
• 385 x 210 x 395 mm / 15.2 x 8.3 x 15.6 inch

• Remarques

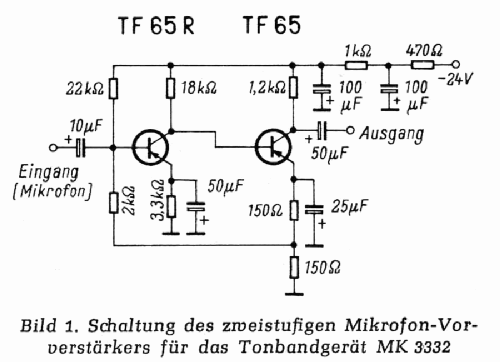

• Transistor: TF65R, Selengleichrichter.

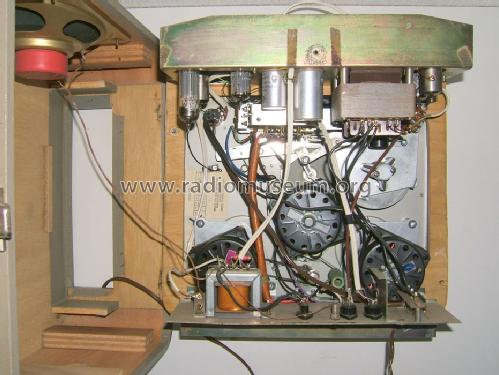

  Bandgeschwindigkeiten: 4,75; 9,5 und 19 cm/sek., Hinterbandkontrolle, drei Motoren (2x Wickelmotor, 1x Tonmotor, alle Kollektorlos), Geschwindigkeits-Umschaltung über Stufenachse/Gummirad, Mischeinsteller für PU auf Radio/Mikrofon, drei Köpfe (Aufnahme-, Wiedergabe-, Löschkopf). Kompensationsspule gegen Brummeinstreuung bei Wiedergabe.
  Baugleich mit MK3332 der Fa. Eben.

• Poids net
• 16 kg / 35 lb 3.9 oz (35.242 lb)

• Source
• - - Data from my own collection

Mode d'emploi MK3332.
