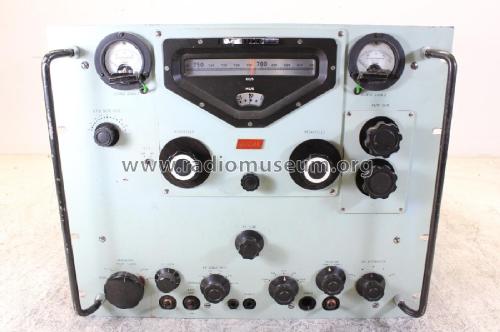

Twin Channel Receiver RA-153

Racal Engineering / Instruments / Electronics Ltd., Bracknell

Données
Forum
Images
Collections

  • Année
  • 1967–1969 ?
  • Catégorie
  • Récepteur commercial (peut inclure bandes amateurs)
  • Radiomuseum.org ID
  • 106290

 Spécifications techniques

  • No. de transistors
  • Semi-conducteurs présents
  • Semi-conducteurs
  • Principe général
  • Principe Wadley-Loop (conversion multiple); FI/IF 40000/2500 kHz
  • Gammes d'ondes
  • PO et plus que 2 x OC
  • Tension / type courant
  • Alimentation Courant Alternatif (CA) / 100-125 / 200-250 Volt
  • Haut-parleur
  • - Ce modèle nécessite des HP externes
  • Matière
  • Boitier métallique
  • De Radiomuseum.org
  • Modèle: Twin Channel Receiver RA-153 - Racal Engineering /
  • Forme
  • Rack
  • Dimensions (LHP)
  • 480 x 530 x 570 mm / 18.9 x 20.9 x 22.4 inch
  • Remarques

  • Coverage 980 - 30000 kHz, AM/SSB with BFO, linear analog readout (ca. 1 kHz). Bandwidths are 0,1 / 0,3 / 0,75 / 1,2 / 3 / 8 kHz -6 dB.

    Professional twin channel receiver used for direction finding and radio propagation studies.
    The set consists of two RA-117 receivers with common VFO's, but separate signal paths.
    Variants: RA-153A with a single AF stage switchable two both receivers and RA-153B with twin AF stages, one for each channel.

    Options: MA-126 Phase and Amplitude Compensation Unit, MA-190 Indicator and Balancing Unit and a Direction Finding Unit.

  • Poids net
  • 59 kg / 129 lb 15.3 oz (129.956 lb)
  • Littérature
  • Racal Handbook, Rinus Jansen
  • Auteur
  • Modèle crée par Martin Bösch. Voir les propositions de modification pour les contributeurs supplémentaires.

 Collections | Musées | Littérature

Collections

Le modèle Twin Channel Receiver fait partie des collections des membres suivants.

 Forum

Contributions du forum pour ce modèle: Racal Engineering /: Twin Channel Receiver RA-153

Discussions: 1 | Publications: 1

My latest upload is the receiver with the right knobs. On my first upload the receiver had the wrong knobs.

There seems to be some confusion about the RA153 and RA253. The RA 153 is said to have one RF knob. The RA253 has 2 seperate RF volume knobs. However my receiver has an id plate marked RA153 and has 2 RF knobs.....

Bart Slager, 28.Aug.23
