• Country
• France

• Manufacturer / Brand
• Radio L.L. (Lucien Levy, LL Radio), S.A.E.D.R.A., Douglas; Paris

• Year
• 1936/1937

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 100478

• • alternative name: LL || Radio LL

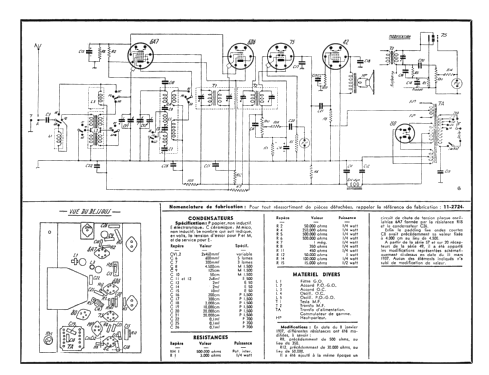

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 5

• Valves / Tubes
• 6A7 6D6 75 42 80

• Main principle
• Superheterodyne (common); ZF/IF 472 kHz

• Tuned circuits
• 6 AM circuit(s)

• Wave bands
• Broadcast, Long Wave and Short Wave.

• Power type and voltage
• Alternating Current supply (AC) / 110; 130; 150; 220; 250 Volt

• Loudspeaker
• Electro Magnetic Dynamic LS (moving-coil with field excitation coil) / Ø 19 cm = 7.5 inch

• Power out
• 2.6 W (unknown quality)

• Material
• Wooden case

• from Radiomuseum.org

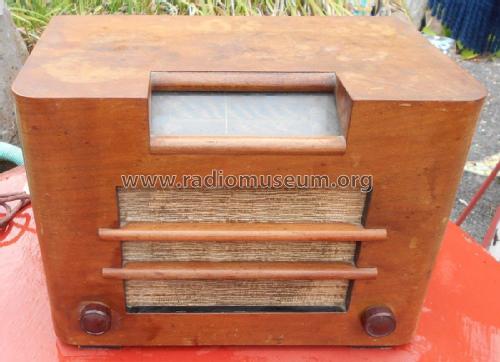

• Model: Vainqueur I Ch= 3754 - Radio L.L. Lucien Levy, LL

• Shape
• Tablemodel, low profile (big size).

• Dimensions (WHD)
• 400 x 290 x 240 mm / 15.7 x 11.4 x 9.4 inch

• Notes

• 3 gammes d'ondes: de 10 à 55 m (rouge), de 200 à 580 m (jaune), de 1000 à 2000 m (verte). Cadran pupitre lumineux trois couleurs. Lampe cadran 6,5 V / 0,3 A.

  Ébénisterie noyer verni. Voir aussi le Vainqueur II avec coffret en palissandre et décor métallique.

  Existe aussi en version 25 périodes (supplément 50 Fr.).

  Le modèle est appelé "Type Vainqueur 37" dans le DRS.

• Net weight (2.2 lb = 1 kg)
• 9 kg / 19 lb 13.2 oz (19.824 lb)

• Price in first year of sale
• 1,150.00 FRF

• Circuit diagram reference
• La Documentation du Revendeur - Radio

• Mentioned in
• Rétro-Schémas

• Author
• Model page created by Peter Hoddow. See "Data change" for further contributors.
