• Country
• France

• Manufacturer / Brand
• Radio-Contrôle; Lyon

• Year
• 1952 ?

• Category
• Service- or Lab Equipment

• Radiomuseum.org ID
• 202455

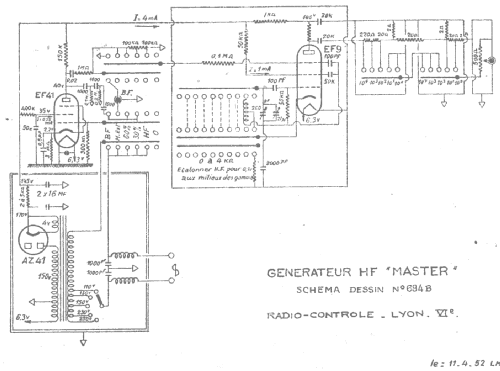

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 3

• Valves / Tubes
• AZ41 EF41 EF9 or EAF42

• Wave bands
• - without

• Power type and voltage
• Alternating Current supply (AC) / 110; 130; 150; 220; 250 Volt

• Loudspeaker
• - - No sound reproduction output.

• Material
• Metal case

• from Radiomuseum.org
• Model: Generateur H.F. Master 684B - Radio-Contrôle; Lyon

• Shape
• Tablemodel, with any shape - general.

• Dimensions (WHD)
• 345 x 235 x 165 mm / 13.6 x 9.3 x 6.5 inch

• Notes

• 9 gammes H.F. de 100 Hz à 32 MHz
  Atténuateur de sortie étalonné: facteurs 1, 10, 100, 1000, 10000, tension max. 0,1 V

  Alimentation montée dans compartiment séparé.
  Modèle Rack: dimensions 483 x 235 x 165, poids 9,5 kg.

• Net weight (2.2 lb = 1 kg)
• 7.4 kg / 16 lb 4.8 oz (16.3 lb)

• Source of data
• -- Original-techn. papers.
