• Pays
• Norvège

• Fabricant / Marque
• Radiofon, Einar Rustad; Kristiania (Oslo)

• Année
• 1923

• Catégorie
• Radio - ou tuner d'après la guerre 1939-45

• Radiomuseum.org ID
• 308209

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 4

• Lampes / Tubes
• D-II D-I D-II D-II

• Principe général
• Récepteur TRF - par réaction (régénératif)

• Circuits accordés
• 2 Circuits MA (AM)

• Gammes d'ondes
• PO et GO

• Tension / type courant
• Piles (rechargeables ou/et sèches) / 4 & 80 Volt

• Haut-parleur
• - Ce modèle nécessite des HP externes

• Matière
• Boitier en bois

• De Radiomuseum.org
• Modèle: Radiofon/Erres G Combination - Radiofon, Einar Rustad;

• Forme
• Modèle de table générique

• Dimensions (LHP)
• 460 x 205 x 108 mm / 18.1 x 8.1 x 4.3 inch

• Remarques

• Radioset, blocksystem, consisting of four connectable elements.

  In brown oak cabinets with ebonite front, Bakelite knobs and brass coupling strips.

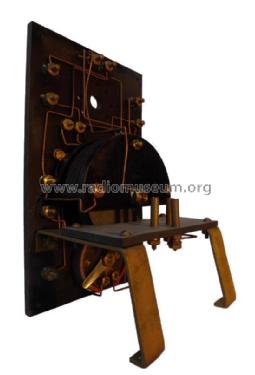

  The set consists of a tuning unit with a fixed and a movable coil, a HF unit with 1 tube and 1 coil, a detector unit with 1 tube and a power amplifier with 2 tubes, probably all bright emitters. The remains of 2 Philips D-II tubes were found inside the unit, so the probable valve line-up was Philips D-II (HF unit), Philips D-I (detector) and 2 x Philips D-II (amplifier). All coils have a solid and a hollow pin. The coils are British, with a pin diameter of 4.8 mm and a center distance of 19 mm. One of the coupling transformers is from the German Böco, and the other is stamped DPM. There are no other marked parts.

  The texts "Erres G RADIOFON" and "R.S. Stokvis & Zonen" are placed on the HF unit. The other cabinets have the text "RADIOFON", with the exception of the last, the power amplifier. An Erres G, made by Dutch firm N.S.F., was introduced in the Netherlands in 1923, but it does not look much like this unit. The only similarity is that it is also an HF module. The link with Dutch trade firm R.S. Stokvis & Zonen (using the brand name Erres) is still not clear.

• Auteur
• Modèle crée par John Koster. Voir les propositions de modification pour les contributeurs supplémentaires.
