RA393V

Radiola (marque)

Data
Forum
Pictures
Collections

  • Year
  • 1951/1952
  • Category
  • Car Radio, perhaps also + sound player/recorder
  • Radiomuseum.org ID
  • 102007
    • Brand: SFER

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 6
  • Number of Transistors
  • Main principle
  • Superhet with RF-stage; ZF/IF 452 kHz
  • Wave bands
  • Broadcast, Long Wave and more than two Short Wave bands.
  • Power type and voltage
  • Storage Battery for all (e.g. for car radios and amateur radios) / 6; 12 Volt
  • Loudspeaker
  • - This model requires external speaker(s).
  • Material
  • Metal case
  • from Radiomuseum.org
  • Model: RA393V - Radiola marque
  • Shape
  • Chassis only or for «building in»
  • Dimensions (WHD)
  • 211 x 167 x 175 mm / 8.3 x 6.6 x 6.9 inch
  • Notes

  • 5 gammes d'ondes : 3 x OC étalées sur 25 - 30 - 50 m, PO de 185 à 585 m, GO de 1000 à 2000 m. Étage final en push-pull. Tonalité 4 positions.

    Deux blocs séparés :

    • bloc récepteur
      • largeur : 211 mm
      • hauteur frontale : 60 mm
      • hauteur : 167 mm
      • profondeur : 175 mm

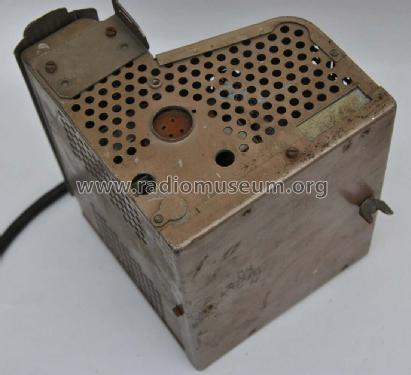

    • bloc alimentation
      • largeur : 211 mm
      • hauteur : 160 mm
      • profondeur : 85 mm

    Le poste peut être monté en position inversé ou normale, l'alimentation fixé sur le récepteur ou non.

    Alimentation 6 V, transformable en 12 V.

    Haut-parleurs offert pour ce modèle :

    • 2152 /04 : HP de 13 cm en boîtier métallique
    • 7607 : HP de 21 cm en boîtier métallique
    • 9742 /08 : HP de 13 cm à encastrer, cône extérieur caoutchouc
    • 9742 /12 : HP de 13 cm à encastrer, cône extérieur chromé

    Voir aussi modèle Philips NF593V.

  • Mentioned in
  • -- Original prospect or advert (Gamme 1952)
  • Author
  • Model page created by John Koster. See "Data change" for further contributors.
