• Country
• France

• Manufacturer / Brand
• Radiola (marque)

• Year
• 1930/1931

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 17744

• • Brand: SFER

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 4

• Valves / Tubes

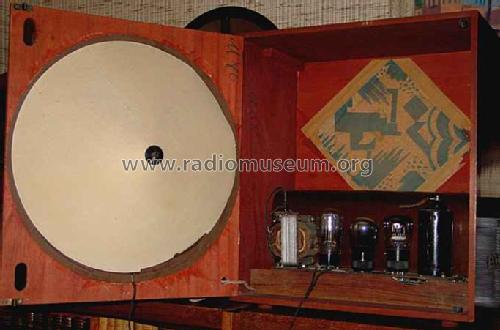

• I4090 or I4091 I4078 R80 V675

• Main principle
• TRF with regeneration; Screengrid 1926-1935

• Tuned circuits
• 2 AM circuit(s)

• Wave bands
• Broadcast (MW) and Long Wave.

• Power type and voltage
• Alternating Current supply (AC) / 110; 130; 220 Volt

• Loudspeaker

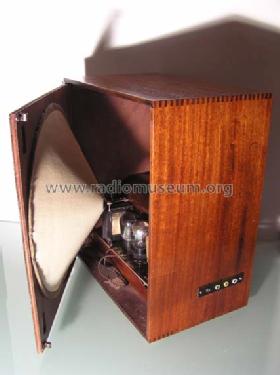

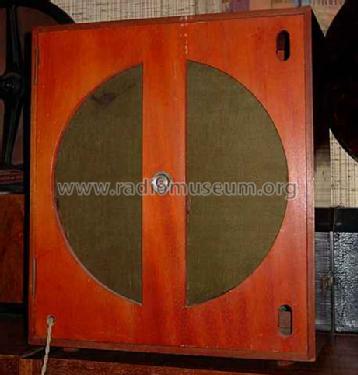

• Magnetic loudspeaker (reed) generic. / Ø 35 cm = 13.8 inch

• Power out
• 1.2 W (unknown quality)

• Material
• Wooden case

• from Radiomuseum.org

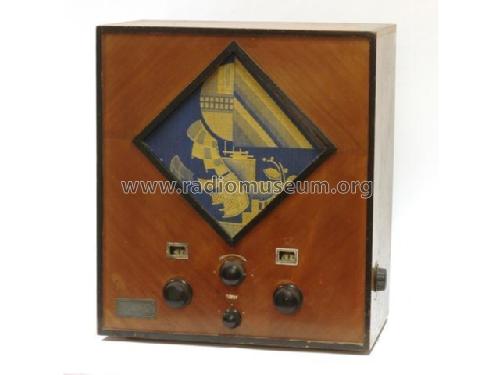

• Model: Radiola 36 - Radiola marque

• Shape
• Tablemodel, high profile (upright - NOT Cathedral nor decorative).

• Dimensions (WHD)
• 400 x 460 x 250 mm / 15.7 x 18.1 x 9.8 inch

• Notes

• Prise pick-up. Coffret en acajou frisé verni au tampon.

  Branchement :

  • fiche de terre dans le trou cerclé noir
  • fiche d'antenne dans le trou cerclé jaune

  Voir aussi Radiola 35 et Péricaud Écran-Secteur E3 avec le même châssis.

  La lampe I4090 est mentionnée dans le Bulletin SFR No. 2 du 15/12/1930.

• Price in first year of sale
• 2,450.00 FRF

• External source of data
• E. Erb 3-907007-36-0

• Mentioned in
• - - Manufacturers Literature (Mode d'emploi)

• Literature/Schematics (1)
• C.H.C.R n°26 (2eme trimestre 2000)

• Literature/Schematics (2)
• -- Original prospect or advert (L'Echo d'Alger, 11.11.1930)

• Literature/Schematics (4)
• -- Original prospect or advert (Dépliant modèles 1931)
