Receiver AR8510

Radiomarine Corporation of America, New York

Daten
Forum
Bilder
Sammlungen

  • Jahr
  • 1945 ??
  • Kategorie
  • Militär-Empfänger
  • Radiomuseum.org ID
  • 340569
    • anderer Name: RMCA

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

 Technische Daten

  • Anzahl Röhren
  • 5
  • Hauptprinzip
  • Spezialschaltung (siehe Bemerkungen)
  • Wellenbereiche
  • Wellen in den Bemerkungen.
  • Betriebsart / Volt
  • Andere, Details in Bemerkungen oder nicht bekannt.
  • Lautsprecher
  • -Lautsprecher eingebaut, aber System nicht erfasst.
  • Material
  • Metallausführung
  • von Radiomuseum.org
  • Modell: Receiver AR8510 - Radiomarine Corporation of
  • Bemerkung

  • Receiver for VLF, LF  and MF waves, from 15 kHz to 650 kHz in four bands:
    1) 15 - 38 kHz.
    2) 38 - 100 kHz.
    3) 100 - 250 kHz.
    4) 250 - 650 kHz.

    The first and the second 6SK7 are two stages RF amplifiers. The third 6SK7 is a regenerative detector. The fourth 6SK7 is the audio preamplifier and the 6V6 is the final audio amplifier.
    Two jacks for headphones and a switch for the internal loudspeaker. Phones and speaker can be listened simultaneously. Internal speaker works on 4 Ω impedance; but for other uses, also provided are 8 and 15 Ω on the same winding and 250 - 500 Ω on another winding.

    This receiver works with 6.3 AC V for heating the tubes, and 90 V DC as plate voltage.

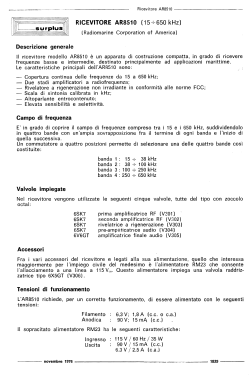

    From an article by Umberto Bianchi, on the Italian magazine  "CQ Elettronica".

  • Literaturnachweis
  • CQ Elettronica, CD editor, number 11/119, November 1976.
  • Autor
  • Modellseite von Pier Antonio Aluffi angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.
