Tuner AM N°189

Radio-MJ (M.-J.); Paris

Data
Forum
Pictures
Collections

  • Year
  • 1965
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 352332

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 8
  • Main principle
  • Superhet with RF-stage; 1 AF stage(s)
  • Tuned circuits
  • 9 AM circuit(s)
  • Wave bands
  • Broadcast, Long Wave and 2 x Short Wave.
  • Power type and voltage
  • Alternating Current supply (AC) / 110; 220 Volt
  • Loudspeaker
  • - For headphones or amp.
  • from Radiomuseum.org
  • Model: Tuner AM N°189 - Radio-MJ M.-J.; Paris
  • Notes

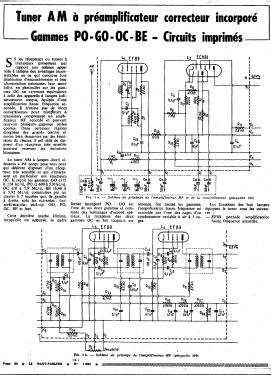

  • Le tuner AM à lampes décrit ci-dessous a été conçu pour tous ceux qui désirent disposer d'un récepteur très sensible et qui s'intéressent en particulier aux émetteurs OC. Il reçoit les gammes GO (315 à 154 kHz), PO (1600 à 520 kHz), OC (18 à 5,9 MHz), BE (6,40 à à 5,92 MHz), commutées par un clavier à 7 touches qui, de gauche à droite, sont les suivantes: arrêt/marche, pick-up, GO, PO, OC, BE et Antenne.

    Cette dernière touche élimine, lorsqu'elle est appuyée, le cadre ferrite incorporé PO - GO sur l'une de ces deux gammes et commute des bobinages d'accord spéciaux. La réception des deux gammes OC se fait toujours sur antenne.  Sur toutes les gammes, l'amplificatrice haute fréquence est accordée par l'une des cages d'un condensateur variable à air à 3 cages.

    Les  fonctions des 8 lampes équipant le tuner sont les suivantes
    —  EF89 pentode amplificatrice haute fréquence accordée.
    —  ECH81  triode   heptode   convertisseuse.

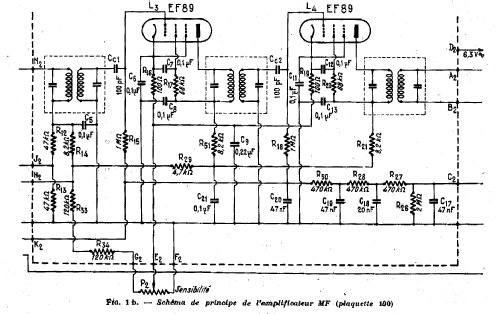

    —  2 X EF89, pentodes amplificatrices moyenne fréquence.
    —  6AL5  duo-diode détectrice avec seuil de détection réglable.
    —  12AT7 double triode préamplificatrice  BF du circuit correcteur.
    —  EM84  indicateur cathodique d'accord.
    —  6X4   valve   biplaque   redresseuse.

    Parmi les perfectionnements intéressants de ce tuner, on note sa sensibilité MF réglable par potentiomètre, son seuil de détection et sa tension d'attaque du préampli BF également réglables, le souffle entre stations du à la grande sensibilité du récepteur que l'on ajuste en réglant la tension de polarisation des deux étages amplificateurs moyenne fréquence.
    Le réglage de la tension de détection évite de saturer le préamplificateur BF.

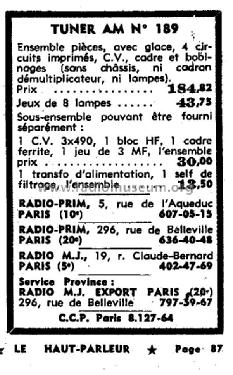

  • Price in first year of sale
  • 272.07 F
