765-U (UKW)
Radione (RADIO Nikolaus Eltz); Wien
- Country
- Austria
- Manufacturer / Brand
- Radione (RADIO Nikolaus Eltz); Wien
- Year
- 1955
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 95392
Click on the schematic thumbnail to request the schematic as a free document.
- Number of Tubes
- 7
- Main principle
- Superheterodyne (common); ZF/IF 461/10700 kHz
- Tuned circuits
- 6 AM circuit(s) 9 FM circuit(s)
- Wave bands
- Broadcast, Long Wave, Short Wave plus FM or UHF.
- Power type and voltage
- AC/DC-set / 220 Volt
- Loudspeaker

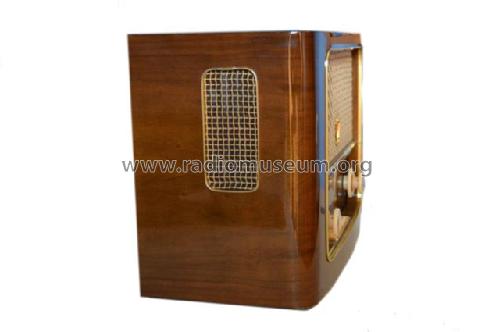

- 3 Loudspeakers
- Material
- Wooden case
- from Radiomuseum.org
- Model: 765-U - Radione RADIO Nikolaus Eltz;
- Shape

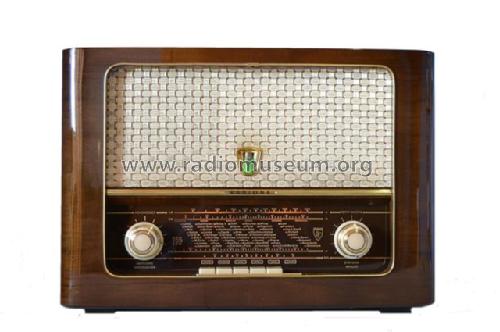

- Tablemodel with Push Buttons.
- Dimensions (WHD)
- 500 x 355 x 244 mm / 19.7 x 14 x 9.6 inch
- Notes
-
Radione 765 UKW

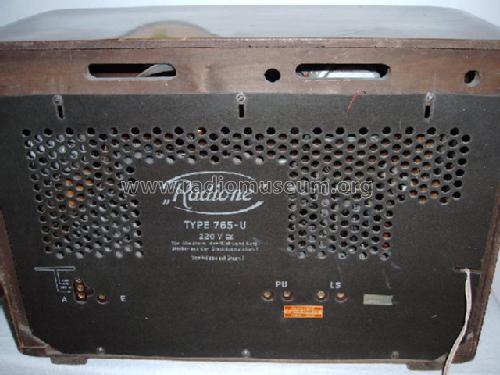

- Phono Eingang
- Lautsprecher Ausgang
- drehbare Ferritantenne
- eingebaute UKW Antenne
- Net weight (2.2 lb = 1 kg)
- 9 kg / 19 lb 13.2 oz (19.824 lb)
- Source of data
- -- Collector info (Sammler)
- Author
- Model page created by Franz Ölzant. See "Data change" for further contributors.
- Other Models
-
Here you find 520 models, 362 with images and 321 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Radione (RADIO Nikolaus Eltz); Wien
Collections
The model is part of the collections of the following members.
Forum contributions about this model: Radione RADIO: 765-U
Threads: 1 | Posts: 2
Reparaturbericht: bei dem Gerät war der Serienwiderstand des Anodenkreises durch einen Überschlag in der UY41 durchgebrannt. Ich habe ihn mit 187 Ohm errechnet und durch 200 Ohm ersetzt. Auch die beiden Skalenlampen mit je 7V/0,1A waren durchgebrannt und wurden ersetzt.In den Heizkreis habe ich 480 Ohm in Serie eingefügt und damit den vorgesehenen Strom von O,1A auch bis 245 V nicht überschritten.UM 80 war blind. Beide Röhren habe ich bei Distrelec aufgetrieben.
Franz Ölzant, 01.May.06
