• Country
• Austria

• Manufacturer / Brand
• Radione (RADIO Nikolaus Eltz); Wien

• Year
• 1954/1955

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 71841

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 8

• Valves / Tubes
• ECC85 ECH81 EF89 EABC80 EM81 EAF42 EL84 EL84

• Main principle
• Superheterodyne (common); ZF/IF 460/10500 kHz

• Tuned circuits
• 6 AM circuit(s)     9 FM circuit(s)

• Wave bands
• Broadcast, Long Wave, Short Wave plus FM or UHF.

• Power type and voltage
• Alternating Current supply (AC) / 110-240 Volt

• Loudspeaker
• 3 Loudspeakers

• Material
• Wooden case

• from Radiomuseum.org

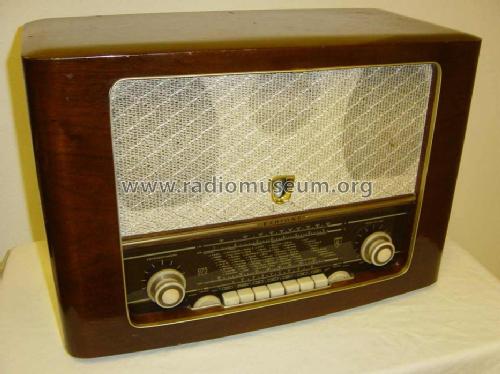

• Model: Duplex 975W - Radione RADIO Nikolaus Eltz;

• Shape
• Tablemodel with Push Buttons.

• Dimensions (WHD)
• 574 x 397 x 257 mm / 22.6 x 15.6 x 10.1 inch

• Notes

• Damaliges Spitzengerät von RADIONE mit entsprechender Ausstattung und Bedienkomfort: tastengesteuerte Duplex-Abstimmung, eingebaute Ferrit-Antenne sowie Faltdipol für UKW, Gegentakt-Endstufe.
  Wellenbereiche:
  UKW 87 bis 100 MHz, Kurzwellen 16 bis 51 m, Mittelwellen 186 bis 580 m, Langwellen 1100 bis 2000 m.
  Niederfrequente Bandbreite: FM: 16 kHz, AM: 5 kHz
  Kurzwellenlupe:
  Getrennter Knopf für Kurzwelleneinstellung mit elektrischer Bereichdehnung.
  Tastatur:
  7fach-Tastenaggregat (4 Wellenbereichtasten, 1 Phonotaste, 1 für Ferrit-Antenne, 1 „AUS“-Taste).
  Klangregelung:
  Getrennte kontinuierliche Regelung von Bässen und Höhen, kombiniert mit hochfrequenter Bandbreitenregelung.
  Lautsprecher:
  Zwei Breitband-Ovallautsprecher, ein statischer Hochtonlautsprecher.
  Anschlussmöglichkeiten: Antenne und Dipol, Pick-up, Magnetophon, zweiter Lautsprecher.

  Gerät ist nur für Wechselstrombetrieb geeignet, keine Allstrom-Version lieferbar.
  Für das Gerät ist auch eine sogenannte „3D-Klang“ – Option lieferbar. Dabei werden 2 weitere dynamische Hochtonlautsprecher nachgerüstet.
  Wie im Nachfolgemodel Duplex 976W sind dann 5 Lautsprecher verbaut.

• Net weight (2.2 lb = 1 kg)
• 11.5 kg / 25 lb 5.3 oz (25.33 lb)

• Price in first year of sale
• 2,950.00 ATS

• External source of data
• A. Fröhlich

• Source of data
• Radiokatalog Band 2, Ernst Erb

• Literature/Schematics (1)
• -- Original-techn. papers.

• Author
• Model page created by Ernst Erb. See "Data change" for further contributors.
