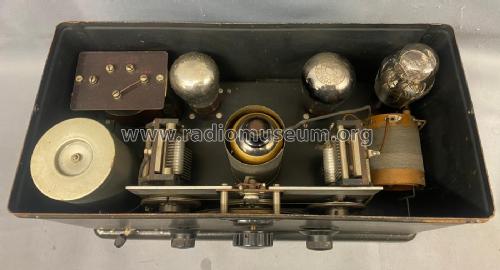

WSH3 Röhre B443

Radione (RADIO Nikolaus Eltz); Wien

Data
Forum
Pictures
Collections

  • Year
  • 1931/1932
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 10223

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 4
  • Main principle
  • TRF with regeneration
  • Tuned circuits
  • 2 AM circuit(s)
  • Wave bands
  • Broadcast only (MW).
  • Power type and voltage
  • Alternating Current supply (AC) / 105; 125; 150; 220 Volt
  • Loudspeaker
  • - For headphones or amp.
  • Material
  • Metal case
  • from Radiomuseum.org
  • Model: WSH3 [Röhre B443] - Radione RADIO Nikolaus Eltz;
  • Shape
  • Tablemodel without push buttons, Mantel/Midget/Compact up to 14
  • Dimensions (WHD)
  • 360 x 205 x 175 mm / 14.2 x 8.1 x 6.9 inch
  • Notes
  • WSH3 gibt es in zwei Srück mit verschiedener Röhrenbesückung.
  • External source of data
  • E. Erb 3-907007-36-0
  • Source of data
  • Radiokatalog Band 2, Ernst Erb
  • Circuit diagram reference
  • Die «Thali Schemasammlung» führt das Modell.
  • Literature/Schematics (1)
  • -- Schematic

 Collections | Museums | Literature

Collections

The model is part of the collections of the following members.

 Forum

Forum contributions about this model: Radione RADIO: WSH3

Threads: 1 | Posts: 12

Habe vor einiger Zeit einen Radione WSH3 erhalten. Die Eingangsröhre E442 ist defekt (Luftzieher) alle anderen Röhren original und mit guter Emission. Da eine gute E442 kaum erhältlich ist habe ich einen Adapter für eine EF86 aus dem Sockel der defekten E442 einem Zwischenring und einer zurechtgeschnittenen Novalfassung hergestellt und mit Zweikomponentenkleber verklebt. Sollte ich eine gute E442 einmal günstig erhalten ist ein Tausch mit wenigen Handgriffen möglich.



Ia-Ug Kennlinie der EF86 im Vergleich zur E442

Röhre E422 war ein Tippfehler, soll natürlich E442 heißen.

Dietrich Grötzer, 06.Feb.09

Weitere Posts (12) zu diesem Thema.
