• Year
  • 1955/1956
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 10461

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 7
  • Main principle
  • Superheterodyne (common); ZF/IF 461/10420 kHz
  • Tuned circuits
  • 6 AM circuit(s)     9 FM circuit(s)
  • Wave bands
  • Broadcast, Long Wave, Short Wave plus FM or UHF.
  • Power type and voltage
  • Alternating Current supply (AC) / 110; 125; 150; 220; 240 Volt
  • Loudspeaker
  • 3 Loudspeakers
  • Material
  • Wooden case
  • from Radiomuseum.org

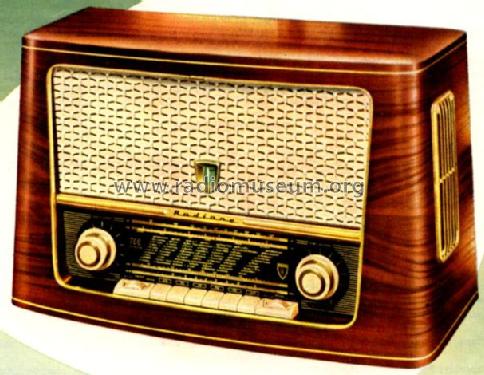

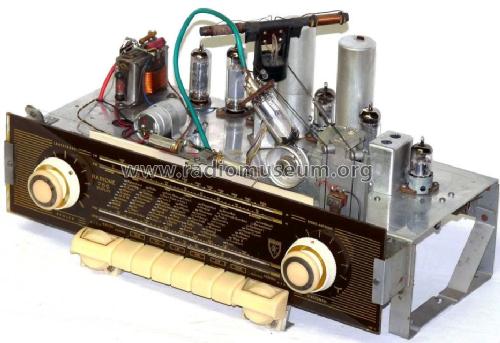

  • Model: Duplex 766W - Radione RADIO Nikolaus Eltz;
  • Shape
  • Tablemodel with Push Buttons.
  • Dimensions (WHD)
  • 550 x 350 x 250 mm / 21.7 x 13.8 x 9.8 inch
  • Notes
  • Radione 766-W Duplex

    • Phono Eingang
    • Lautsprecher Ausgang
    • drehbare Ferritantenne
    • eingebaute UKW Antenne
    • getrennte Bass-/Höhenregelung

    Der orig. Prospekt zum Radione 766 Duplex nennt abweichend vom Serviceblatt 460 kHz für die AM-ZF und 10,5 MHz für die FM-ZF.

  • Net weight (2.2 lb = 1 kg)
  • 9.3 kg / 20 lb 7.8 oz (20.485 lb)
  • Price in first year of sale
  • 2,290.00 ATS
  • External source of data
  • E. Erb 3-907007-36-0
  • Source of data
  • -- Original-techn. papers. / Radiokatalog Band 2, Ernst Erb
  • Circuit diagram reference
  • Unterlagen E.Erb
  • Mentioned in
  • -- Original prospect or advert

 Collections | Museums | Literature

 Forum

Forum contributions about this model: Radione RADIO: Duplex 766W

Threads: 1 | Posts: 1

Hallo liebe Gemeinde,
Ich benötige Hilfe bei einem Radione 766W. Das Gerät befand sich in einem sehr desolaten Zustand, als ich es bekam. Inzwischen habe ich alles so einigermaßen hinbekommen ( Seile, Kontakte, Mechanik ) , aber als ich erstmals Saft draufgab, brummte es nur und der AÜ wurde heiß. Anodenspannung statt 300V nur 170V, ( auch bei gezogenen Röhren ) allerdings bei abgehängter Leitung ( Anode) kommen am Siebelko  locker 300V zustande.Genauere Untersuchnugen ergaben, daß die Belegung des AÜ nicht mit dem Schaltbild übereinstimmt, es wurde also offensichtlich dran herumgebastelt. Der AÜ hat " normale" Ohmwerte ( primär um 6k, sekundär um 1 Ohm.)also kein Kurzschluß. Meine Frage ist nun : Hat es evtl.  bei diesem Gerät eine Ausführung mit geänderter  NF-Teil -Schaltung gegeben ? Hat jemand so ein Gerät und kann  mir vielleicht die Beschaltung des AÜ kurz  skizzieren bzw. fotografieren ?
Danke für evtl. Hilfe !
Karl Reiter

Karl Reiter, 25.Jun.08
