R2 Allgemeines General

Radione (RADIO Nikolaus Eltz); Wien

Data
Forum
Pictures
Collections

  • Year
  • 1939–1945
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 167462

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Main principle
  • Superheterodyne (common)
  • Power type and voltage
  • Line / Storage batteries (perhaps also batteries)
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
  • Material
  • Metal case
  • from Radiomuseum.org
  • Model: R2 Allgemeines General - Radione RADIO Nikolaus Eltz;
  • Shape
  • Portable set > 8 inch (also usable without mains)
  • Notes
  • Eltz baute eine Vielzahl unterschiedlichster Versionen betreffend Stromversorgung, Frequenzbereiche, BFO, Röhrenart und -zahl.
    Ihre zeitliche Zuordnung ist nicht exakt zu erfassen, weil ihre Fertigungsdauer nicht bekannt ist. Deshalb im Interesse einer klareren Auflistung keine genauen Jahreszahlen. Lediglich die Nachkriegsmodelle kann man wegen ihrer Röhrenbestückung abgrenzen. Hinzu kommt, dass meist nur R2 auf dem Typenschild steht, auch wenn es sich eindeutig um geänderte Modelle handelt.
    Bilder, die nicht eindeutig einem bestimmten Modell zuzuordnen sind, bitte hier hochladen!

    Eltz produced numerous versions differing in power supply, frequency coverage, BFO, tube types and number.
    Production times (from - to) ist not exactly known. For the sake of a clear and logic listing we use only average dates. Only models using American Loctal tubes are certainly post war. On top of all that often the label is only marked R2 even if the model is a different version.
    Any picture which can not be associated with one of the defined models shall be located here!

 Collections | Museums | Literature

Collections

The model R2 Allgemeines is part of the collections of the following members.

Museums

The model R2 Allgemeines can be seen in the following museums.

 Forum

Forum contributions about this model: Radione RADIO: R2 Allgemeines General

Threads: 3 | Posts: 4

Radione Modelle R2 und R3 verwenden eine Spezialschraube für den Deckel. Diese wurde aus Aluminium gegossen (Druckguss) und danach auf der Drehbank fertig gestellt.. Die Schraube hat ein M8* Gewinde mit einer Scheibe am Ende. Daran setzt ein Steg an um die Schraube ohne Werkzeug öffnen zu können.

Leider ist diese Schraube manchmal in Verlust geraten und das Originalteil ist nicht oder nur schwer zu bekommen. Da meine Modelle über ein Originalteil verfügen, konnte ich die Schraube nachkonstruieren um einen Nachbau zu ermöglichen.

Es gibt 4 Versionen:

  1. Schraube Original mit Gewinde M8
  2. Schraube ohne Gewinde 8mm
  3. Schraube Original mit Gewinde 3/8-16UNC
  4. Schraube ohne Gewinde 9.5mm

Weitere Details sind in der Anleitung zu finden.

*Eben erhalte ich eine Information von Herrn Bernhard Nagel, der ein sehr früheres R2 Gerät mit der Serien Nummer 1925 besitzt, dass in seinem Gerät die Gewindebohrung ein 3/8"-16 UNC Gewinde  hat. Das ist das dickere Foto Gewinde! Es könnte sein dass damals Stativschrauben verwendet wurden.

Originale Fotogewinde waren Whitworth gewinde (BSW). diese haben nur einen geringfügig anderen Flankenwinkel (55° statt 60°) und sind kompatibel mit UNC.

Deshalb habe ich nun 2 weitere Files zugefügt.

Es wäre interessant ob noch jemand das bestätigen kann, dass 2 Gewinde bei diesen Geräten in Verwendung waren. Es könnte ja auch eine individuelle Reparatur gewesen sein.

Wie schon bekannt war Radione sehr kreativ und es gibt eine Vielzahl von Varianten am Markt und es wurde auch noch deutlich nach dem Krieg produziert. Mein R2 ist von Mitte 1948 wie aus dem Aufdruck der Original Kondensatoren (04/48) zu schliessen ist Der R3 ist aus 1947.





Attachments

Peter Schramel, 09.Feb.23

Weitere Posts (2) zu diesem Thema.

Es werden hier 2 Versionen zum Nachbau mit 3D Druck vorgestellt.

Der original Drehknopf ist aus Bakelit und hat einen Metall Einsatz für die Achse und die Klemmschraube. Ein Nachbau verzichtet auf den Einsatz, da das Material ( zB ASA oder ABS nicht so spröde wie Bakelit ist und die Schraube darin gut hält. Die zweite Version verwendet einen Drehteil der die Schraube hält. Diese kann dann natürlich noch fester angezogen werden.

Für weitere Details siehe die Anleitung.

Attachments

Peter Schramel, 29.Jan.23

Weitere Posts (1) zu diesem Thema.

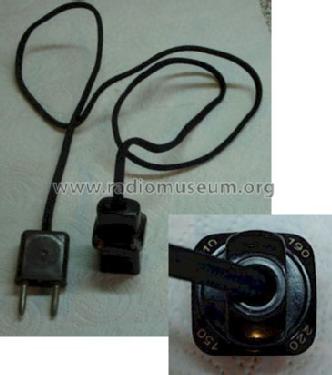

Radione Würfelstecker dienen zur Spannungsversorgung und Spannungswahl bei den Geräten R2 und R3. Sie sind oft nicht mehr vorhanden. Hier stelle ich einen sehr originalgetreuen Nachbau vor, der mit 3D gedruckten Teilen und etwas Kleinmaterial ausgeführt werden kann. In der Anleitung finden sie alle Angaben und Details. Die .stl files werden zum Ausdrucken verwendet.

Als Material habe ich  Prusament ASA Prusa Galaxy Black verwendet.

Für Fragen stehe ich gerne zur  Verfügung.

Lizenz:  Creative Commons 4.0

Attachments

Peter Schramel, 28.Jan.23
