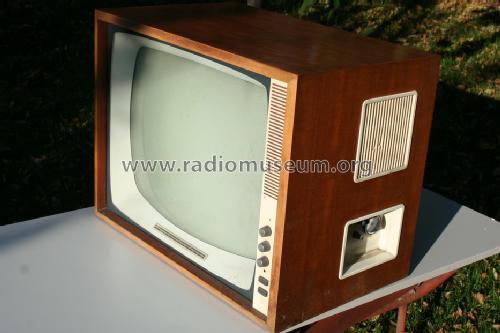

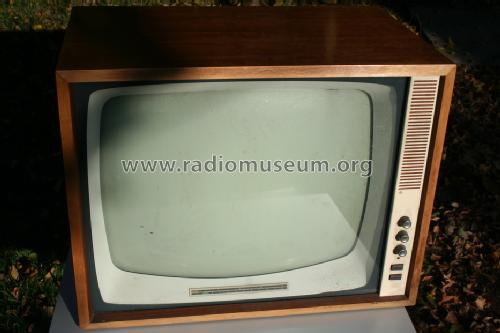

Stadion 4 1171. 105-10001
Rafena Werke Radeberg, VEB; Radeberg (Ostd.)
- Paese
- Germania
- Produttore / Marca
- Rafena Werke Radeberg, VEB; Radeberg (Ostd.)
- Anno
- 1964/1965
- Categoria
- Televisore (TV) / Monitor
- Radiomuseum.org ID
- 95562
-
- Brand: VEB Rafena; Radeberg (Ostd.)
Clicca sulla miniatura dello schema per richiederlo come documento gratuito.
- Numero di tubi
- 22
- Valvole
- PCC88 PCF82 EF80 EF184 PCL84 EAA91 ECC82 ECC83 PL84 PCC85 PCL82 PL36 PY88 DY86 B59G2 or AW59-90
- Principio generale
- Supereterodina (in generale); ZF/IF 38900 kHz
- Gamme d'onda
- VHF/UHF (ved. i dettagli nelle note)
- Tensioni di funzionamento
- Alimentazione a corrente alternata (CA) / 220 Volt
- Altoparlante
- 2 altoparlanti
- Materiali
- Mobile in legno
- Radiomuseum.org
- Modello: Stadion 4 1171. 105-10001 - Rafena Werke Radeberg, VEB;
- Forma
- Soprammobile basso, con andamento orizzontale (grosse dimensioni).
- Dimensioni (LxAxP)
- 625 x 507 x 445 mm / 24.6 x 20 x 17.5 inch
- Annotazioni
- 59-cm-Tischgerät mit VHF-Band I+III Kaskodentuner nach CCIR B, UHF vorbereitet, Röhren teilweise mehrfach vorhanden.
- Prezzo nel primo anno
- 2,250.00 DM
- Letteratura / Schemi (1)
- -- Original-techn. papers.
Ersatzteilbuch Teil 1 | 4173 KB | |
Ersatzteilbuch Teil 2 | 4425 KB |
- Documenti su questo modello
- Autore
- Modello inviato da un iscritto da A. Utilizzare "Proponi modifica" per inviare ulteriori dati.
