• Country
• Germany

• Manufacturer / Brand
• Ramert; Kiel

• Year
• 1974

• Category
• Commercial Receiver (may include amateur bands)

• Radiomuseum.org ID
• 292344

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• Semiconductors present.

• Semiconductors

• Main principle
• Superhet with RF-stage; ZF/IF 455/10700 kHz

• Wave bands
• Broadcast, Long Wave, Short Wave plus FM or UHF.

• Power type and voltage
• Storage Battery for all (e.g. for car radios and amateur radios) / 12; 24 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 10 cm = 3.9 inch

• Power out
• 2.5 W (undistorted)

• Material
• Metal case

• from Radiomuseum.org

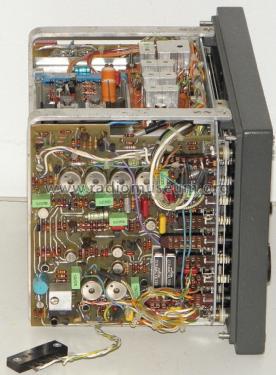

• Model: Seefunkempfänger JPE14 - Ramert; Kiel

• Shape
• Boatanchor (heavy military or commercial set >20 kg).

• Dimensions (WHD)
• 264 x 170 x 170 mm / 10.4 x 6.7 x 6.7 inch

• Notes

• Seefunkempfänger, vorgesehen für kleinere Schiffe und Yachten.
  6 Empfangsbereiche: 150 - 250 kHz, 240 - 420 kHz, 490 - 1000 kHz, 1000 - 1600 kHz, 1600 - 3800 kHz, 87,5 - 108,0 MHz, zusätzlich 3 Festfrequenzen (Quarzsteuerung) im Bereich 1600 - 3800 kHz. Telegrafieüberlagerer für A1-Empfang.
  Mit der Richtungs-Sonde RS2T kann der Empfänger zur Peilanlage erweitert werden.

  Der Lautsprecher befindet sich an der Unterseite des Gehäuses.

• Net weight (2.2 lb = 1 kg)
• 4.8 kg / 10 lb 9.2 oz (10.573 lb)

• Mentioned in
• -- Original-techn. papers. (Handbuch zur Yachtpeilanlage JPE 14-RS2T (St))
