• Land
• USA

• Hersteller / Marke
• Raytheon Mfg. Co.; Cambridge, MA

• Jahr
• 1955 ?

• Kategorie
• Rundfunkempfänger (Radio - oder Tuner nach WW2)

• Radiomuseum.org ID
• 82025

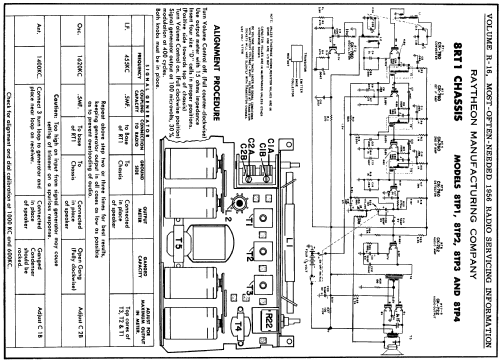

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

• Anzahl Transistoren
• 8

• Halbleiter
• CK761 CK761 CK760 CK760 CK760 CK722 CK722 CK722 CK760 CK760 CK760 CK760 CK760 CK721 CK721 CK721

• Hauptprinzip
• Superhet allgemein; ZF/IF 455 kHz; 2 NF-Stufe(n)

• Anzahl Kreise
• 5 Kreis(e) AM

• Wellenbereiche
• Mittelwelle, keine anderen.

• Betriebsart / Volt
• Trockenbatterien / 4 x 1.5 Volt

• Lautsprecher
• Dynamischer LS, keine Erregerspule (permanentdynamisch) / Ø 3.5 inch = 8.9 cm

• Material
• Leder / Stoff / Plastic / Segeltuch über div. Material

• von Radiomuseum.org
• Modell: Transistor Radio 8TP4 Ch= 8RT1 [red] - Raytheon Mfg. Co.; Cambridge,

• Form
• Reisegerät > 20 cm (netzunabhängig betreibbar)

• Abmessungen (BHT)
• 9.25 x 7 x 2.75 inch / 235 x 178 x 70 mm

• Bemerkung

• Just a few weeks after Regency (IDEA) has launched the first transistor radio, Regency TR-1 with 4 transistors, Raytheon brought its much bigger 8TP with the models 8TP-1 (tan leather), 8TP-2 (brown leather), 8TP-3 (beige leather) and 8TP-4 (red leather) - all in 1955 and with 8 transistors really outperforming TR1. This was the second transistor radio built in series in the world, followed by SONY models (e.g. TR-55). But the first SONY to appear in the USA was TR-63 in 1957. See also the pocket transistor radios from GE as models 675, 676, 677 and 678 depending in color from 1955. The 8TP1 was immediately followed by a 7 transistor with the same model names! CK761 CK761 CK760 CK760 CK760 CK722 CK722 CK722

  8 Raytheon transistors (see the two schematics on the model page for 8TP1): 2 of CK761 (oscillator, mixer), 3 of CK760 (IF and detector) and 3 of CK722 for audio (driver, push-pull). The first series had 5 x CK760 and 3 x CK721.


• Originalpreis
• 80.00 $

• Schaltungsnachweis
• Beitman Radio Diagrams Vol. 16, 1956

• Literaturnachweis
• The Collector's Guide To Antique Radios 2. Edition

• Literatur/Schema (1)
• Photofact Folder, Howard W. SAMS (Set 292 Folder 9 dated 10-55)

• Autor
• Modellseite von Egon Penker angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.
