• Land
• USA

• Hersteller / Marke
• RCA (RCA Victor Co. Inc.); New York (NY)

• Jahr
• 1957 ?

• Kategorie
• Fernseh-Empfänger/Monitor

• Radiomuseum.org ID
• 314860

• • anderer Name: RCA Manufacturing || Victor Talking Machine

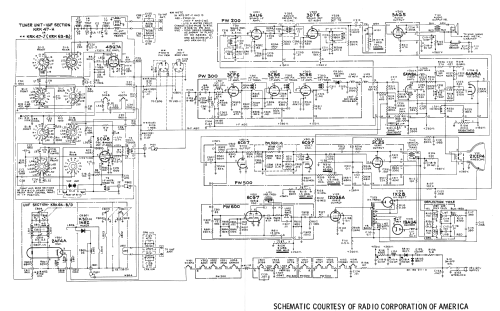

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

• Anzahl Röhren
• 16

• Röhren
• 4BQ7A 5CQ8 3AU6 3DT6 5AQ5 3CF6 3CB6 3CB6 6AW8 6CG7 5CZ5 6CG7 12DQ6A 1X2B 19AU4 21CEP4

• Hauptprinzip
• Super mit HF-Vorstufe

• Wellenbereiche
• Wellen in den Bemerkungen.

• Betriebsart / Volt
• Wechselstromspeisung / 60 Hz, 117V = 110 -120 Volt

• Lautsprecher
• Dynamischer LS, keine Erregerspule (permanentdynamisch)

• von Radiomuseum.org
• Modell: 21T8247 Ch= KCS107A - RCA RCA Victor Co. Inc.; New

• Bemerkung

• RCA model 21T8247 is a 21" b/w TV with US standard VHF tuner channels 2 thru 13. Equipped with chassis KCS107A, VHF tuner KRK46-H or KRK46-J and picture tube 21CEP4.



• Literatur/Schema (1)
• Photofact Folder, Howard W. SAMS (Set 372 Folder 18-S dated 9-57)

• Autor
• Modellseite von Dirk Taekels angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.
