• Pays
• Etats-Unis

• Fabricant / Marque
• RCA (RCA Victor Co. Inc.); New York (NY)

• Année
• 1951 ?

• Catégorie
• Enrégistreur et/ou reproducteur son/video

• Radiomuseum.org ID
• 203225

• • alternative name: RCA Manufacturing || Victor Talking Machine

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 3

• Lampes / Tubes
• 12SQ7 50L6GT 35Z5GT

• Principe général
• Amplification audio; 2 Etage(s) BF

• Gammes d'ondes
• - sans

• Particularités
• Electrophone avec HP

• Tension / type courant
• Alimentation Courant Alternatif (CA) / 117 Volt

• Haut-parleur
• HP dynamique oval à aimant permanent

• Puissance de sortie
• 1.77 W (qualité inconnue)

• Matière
• Plastique moderne (pas de bakélite, ni de catalin)

• De Radiomuseum.org

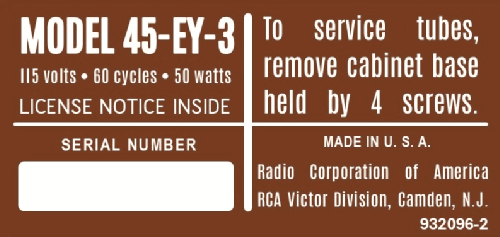

• Modèle: Victrola 45-EY-3 Ch= RS-136B - RCA RCA Victor Co. Inc.; New

• Forme
• Modèle de table boitier avec vouvercle

• Dimensions (LHP)
• 11.5 x 7.625 x 12.125 inch / 292 x 194 x 308 mm

• Remarques
• The RCA Victor model 45-EY-3 is a portable record player (changer) for 45 rpm only. You can stack up to 12 records. It was made with several alterations of the RS-136 chassis as RS-136A, RS-136B and at least also RS-136C. Without suffix, the chassis has only two tubes: 6SQ7 and 25L6-GT and has a special motor for 85 volts, called changer RP-190-3. The motor is in series with the two tubes but in parallel with the 3 tubes. The ones with motor for 115 volts have a changer RP-190-1. Power output undistorted 1.25 watts, max. 1.77 watts. Voice coil impedance 3.2 ohms at 400 cycles, size 4 x 6" (P.M.). Power supply for RS-136 45 watts, for RS-136A etc. 50 watts. We don't know yet the differences between the suffixes.

• Poids net
• 6 kg / 13 lb 3.5 oz (13.216 lb)

• Schémathèque (1)
• Beitman Radio Diagrams, Vol. 11, 1951 (Chassis RS-136B was later - but differences must be minimal.)

• Auteur
• Modèle crée par Ernst Erb. Voir les propositions de modification pour les contributeurs supplémentaires.
