• Année
  • 1948
  • Catégorie
  • Radio - ou tuner d'après la guerre 1939-45
  • Radiomuseum.org ID
  • 117968
    • alternative name: RCA Manufacturing || Victor Talking Machine

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

 Spécifications techniques

  • No. de tubes
  • 5
  • Principe général
  • Super hétérodyne (en général); FI/IF 455 kHz; 2 Etage(s) BF
  • Circuits accordés
  • 6 Circuits MA (AM)
  • Gammes d'ondes
  • PO uniquement
  • Tension / type courant
  • Appareil tous courants (CA / CC) / 115 Volt
  • Haut-parleur
  • HP dynamique à aimant permanent + bobine mobile / Ø 4 inch = 10.2 cm
  • Puissance de sortie
  • 1.5 W (qualité inconnue)
  • Matière
  • Plastique moderne (pas de bakélite, ni de catalin)
  • De Radiomuseum.org

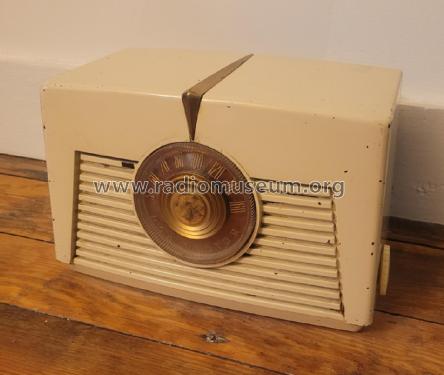

  • Modèle: 8X542 Ch= RC-1065M - RCA RCA Victor Co. Inc.; New
  • Forme
  • Modèle de table sans poussoirs, modèle cheminée
  • Dimensions (LHP)
  • 10.75 x 7 x 5.875 inch / 273 x 178 x 149 mm
  • Remarques
  • The RCA models 8X541, 8X542 and 8X547 share the same schematic at Beitman vol. 9, Rider vol. 18, page RCA 45 and SAMS set 59 folder 16. Chassis are there listed as RC-1065 and RC-1065A but we know at least also the suffixes C, D, F, H, J, K, L and M. See chassis pictures, for instance for 8X542 with chassis RC 1065L. The suffixes indicate earlier or later production. The difference between 8X541 (Maroon), 8X542 (Ivory) and 8x547 (White) is the color of the same cabinet.

    Chassis photos are most welcome - please place your photos to the model according to it. For not having to change the texts for all different chassis and colors we provide
    additional text and new findings here.
  • Source du schéma
  • Beitman Radio Diagrams Vol. 9, 1949
