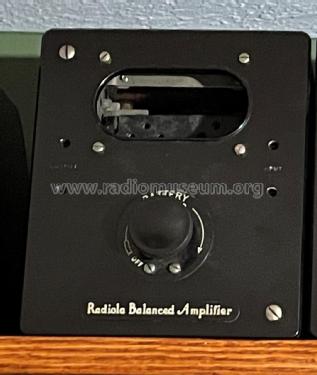

Radiola Balanced Amplifier Type AF

• Pays
• Etats-Unis

• Fabricant / Marque
• RCA (RCA Victor Co. Inc.); New York (NY)

• Année
• 1924

• Catégorie
• Amplificateur BF ou mélangeur BF

• Radiomuseum.org ID
• 54290

• • alternative name: RCA Manufacturing || Victor Talking Machine

• Images
• Schémas

Previous Next

Previous Next

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 2

• Lampes / Tubes
• WD11 WD11

• Tension / type courant
• Piles sèches

• Haut-parleur
• - Pour casque ou amplificateur BF

• Matière
• Boitier en bois, lampes visibles

• De Radiomuseum.org
• Modèle: Radiola Balanced Amplifier Type AF - RCA RCA Victor Co. Inc.; New

• Forme
• Modèle de table générique

• Dimensions (LHP)
• 140 x 150 x 170 mm / 5.5 x 5.9 x 6.7 inch

• Remarques
• Battery setup:

  When the Radiola Balanced Amplifier is used with the Radiola III Receiver, a common "A"battery for both units is recommended. For lighting the filaments use five 1.5 Volt Dry Cells connected in parallel.
  Note: A two-volt storage battery may be used if desired.

  When the Radiola Balanced Amplifier is used with the Radiola III Receiver, a common "B"battery for both units is recommended.
  As the receiver uses 45 volts of "B" battery, and the Amplifier requires 90 volts of "B" battery, two additional 22.5 volt blocks (or one 45 volt block) will be required for the units when used in combination.

  For Grid bias one 4.5 volt Dry Cell is required as "C" battery.

  Push-pull output.
  The WD11 were often replaced by UX199, using adaptors. 60 mA from 3 V made only 0.18 W per UX199, while the WD11 drew 0.25 A from a 1.5 V battery = 0.375 W, practically twice as much. The price was the same: 6.50$.

• Prix de mise sur le marché
• 30.00 $

• Source extérieure
• Ernst Erb

• Source
• Radio Collector`s Guide 1921-1932

• Littérature
• Radio Manufacturers of the 1920's, Vol. 3

• Schémathèque (1)
• - - Manufacturers Literature (Users Manual)

• Schémathèque (2)
• Adv. Radio Broadcast, May-Oct. 1924
