• Pays
• Etats-Unis

• Fabricant / Marque
• RCA (RCA Victor Co. Inc.); New York (NY)

• Année
• 1942

• Catégorie
• Radio - ou tuner d'après la guerre 1939-45

• Radiomuseum.org ID
• 53403

• • alternative name: RCA Manufacturing || Victor Talking Machine

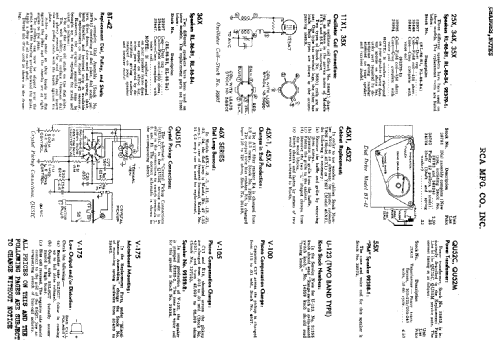

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 5

• Lampes / Tubes
• 12SA7 12SK7 12SQ7 50L6GT 35Z5GT

• Principe général
• Super hétérodyne (en général); FI/IF 455 kHz

• Gammes d'ondes
• PO uniquement

• Tension / type courant
• Appareil tous courants (CA / CC) / 105-125 Volt

• Haut-parleur
• HP dynamique à électro-aimant (électrodynamique) / Ø 5 inch = 12.7 cm

• Matière
• Boitier en bois

• De Radiomuseum.org
• Modèle: 35X Ch= RC-1001-C - RCA RCA Victor Co. Inc.; New

• Forme
• Modèle de table générique

• Source extérieure
• Ernst Erb

• Source
• Collector's Guide to Antique Radios 4. Edition

• Source du schéma
• Rider's Perpetual, Volume 13 = 1942 and before

• Littérature
• Guide to Old Radios (RCA Victor Instruments, Service Notes, 1941-1942)

• D'autres Modèles

• Vous pourrez trouver sous ce lien 5134 modèles d'appareils, 3238 avec des images et 4174 avec des schémas.
  Tous les appareils de RCA (RCA Victor Co. Inc.); New York (NY)
