• País
• Estados Unidos

• Fabricante / Marca
• RCA (RCA Victor Co. Inc.); New York (NY)

• Año
• 1941/1942

• Categoría
• Radio - o Sintonizador pasado WW2

• Radiomuseum.org ID
• 54909

• • alternative name: RCA Manufacturing || Victor Talking Machine

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

• Numero de valvulas
• 9

• Válvulas
• 6SG7 6SA7 6SK7 6SQ7 6SQ7 6F6G 6F6G 6R7 5U4G

• Principio principal
• Superheterodino en general; ZF/IF 455 kHz

• Gama de ondas
• OM y dos OC

• Especialidades
• Tocadiscos-autom o no-no sabemos

• Tensión de funcionamiento
• Red: Corriente alterna (CA, Inglés = AC) / 105-125 Volt

• Altavoz
• Altavoz electrodinámico (bobina de campo) / Ø 12 inch = 30.5 cm

• Potencia de salida
• 12 W (unknown quality)

• Material
• Madera

• de Radiomuseum.org
• Modelo: V-215 Ch= RC-564 - RCA RCA Victor Co. Inc.; New

• Forma
• Consola en general

• Ancho, altura, profundidad
• 35 x 35.2 x 16.5 inch / 889 x 894 x 419 mm

• Anotaciones
• Phonograph: type pickup crystal. Cabinet is built of matched walnut and mahogany veneers.

• Peso neto
• 45.3 kg / 99 lb 12.5 oz (99.78 lb)

• Ext. procedencia de los datos
• Ernst Erb

• Procedencia de los datos
• Collector's Guide to Antique Radios 4. Edition

• Referencia esquema
• Rider's Perpetual, Volume 13 = 1942 and before

• Mencionado en
• Guide to Old Radios

• Documentación / Esquemas (1)
• RCA Victor Instruments Service Notes 1941-1942

• Documentación / Esquemas (2)

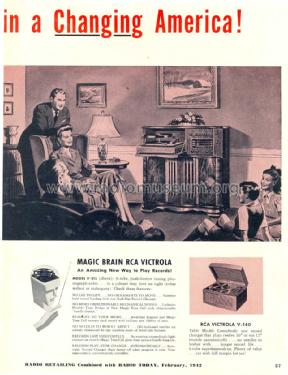

• Radio Retailing (Radio & Television R.) (August, September, October page 34, November 1941 page 6. January, February 1942.)

• Documentación / Esquemas (3)
• Pre-War Consoles

• Otros modelos

• Donde encontrará 5131 modelos, 3234 con imágenes y 4167 con esquemas.
