Liszt Lux 60 Stereo Mazolux 60

Recta; Paris

Data
Forum
Pictures
Collections

  • Year
  • 1959
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 319980

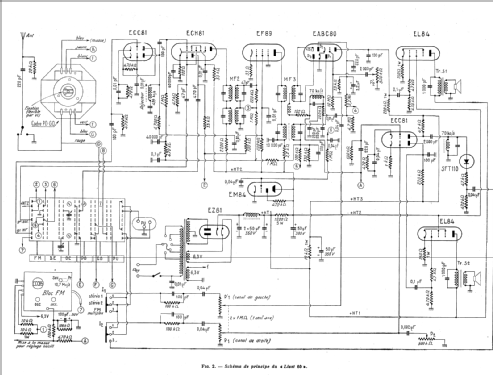

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 10
  • Number of Transistors
  • Main principle
  • Superhet with RF-stage; ZF/IF 455/10700 kHz
  • Tuned circuits
  • 6 AM circuit(s)     10 FM circuit(s)
  • Wave bands
  • Broadcast, (BC) Long Wave (LW), 2 x SW and FM or UHF.
  • Power type and voltage
  • Alternating Current supply (AC) / 110-245 Volt
  • Loudspeaker
  • 2 Loudspeakers
  • Power out
  • 2 W (unknown quality)
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: Liszt Lux 60 Stereo Mazolux 60 - Recta; Paris
  • Shape
  • Tablemodel with Push Buttons.
  • Dimensions (WHD)
  • 550 x 380 x 280 mm / 21.7 x 15 x 11 inch
  • Notes

  • Le Liszt Lux/60 Stéréo est un récepteur à 10 lampes et détecteur germanium. Ses caractéristiques essentielles sont les suivantes :

    • Réception des gammes PO, GO, OC, BE, les deux premières sur cadre à air orientable et les deux autres sur antenne, avec étage amplificateur haute fréquence cascode sur toutes les gammes. Les gammes de fréquences reçues sont :
      • GO de 315 à 154 kHz
      • PO de 1600 à 520 kHz
      • OC de 18 à 5.9 MHz
      • BE (bande étalée) de 6.4 à 5.92 MHz
    • Réception de la gamme FM et des émissions stéréophoniques multiplex avec sous-porteuse à 70 kHz
    • Amplificateur basse fréquence par deux canaux BF séparés alimentant chacun deux haut-parleurs. Ces deux canaux fonctionnent en parallèle pour la réception monaurale AM et séparément pour la réception stéréophonique FM multiplex ou l'audition de disques stéréophoniques. La commutation en parallèle des deux canaux BF est automatique et se produit en appuyant sur l'une des touches AM du clavier à 6 touches

    Un commutateur à trois positions permet d'inverser l'entrée des canaux BF pour une mise en phase éventuelle, la troisième position correspondant à la position FM multiplex, c'est-à-dire stéréophonie en recevant un seul émetteur FM, le canal de gauche étant transmis en FM et le canal de droite, par une sous-porteuse de 70 kHz, modulée en amplitude.

    Le bloc FM précâblé et les transformateurs MF mixtes 455 kHz / 10,7 MHz sont de marque allemande Görler.

    Le Liszt Stéréo comprend un haut-parleur elliptique GEGO de 17 x 27 cm pour les graves et un tweeter électrodynamique TW9 Audax, pour les aiguës. Pour bénéficier de la stéréophonie, il est prévu l'utilisation d'une enceinte séparée, qui est équipée de deux haut-parleurs de mêmes caractéristiques.

    Il y a deux erreurs dans l'article dans Le Haut-Parleur : la diode est appellée SFT110 mais devrait être une SFD110; l'examen du schéma mentionne Liszt 59 FM / 3D, ce qui est un modèle antérieur.

    Voir aussi les présentations radio-phono et meuble console.

  • Price in first year of sale
  • 53,900.00 FRF
  • Mentioned in

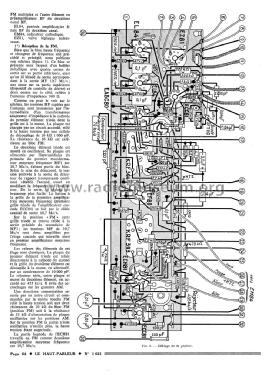

  • Le Haut-Parleur (n° 1021 de novembre 1959, pages 62 à 67.)
