• Country
• France

• Manufacturer / Brand
• Recta; Paris

• Year
• 1958

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 320294

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 5

• Valves / Tubes
• UCH81 UBF89 UCL82 UY85 EM34

• Main principle
• Superheterodyne (common); ZF/IF 455 kHz; 2 AF stage(s)

• Tuned circuits
• 6 AM circuit(s)

• Wave bands
• Broadcast, Long Wave and 2 x Short Wave.

• Power type and voltage
• AC/DC-set / 110-120 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 12 cm = 4.7 inch

• Power out
• 2 W (unknown quality)

• Material
• Wooden case

• from Radiomuseum.org
• Model: Minorca TC5 - Recta; Paris

• Shape
• Tablemodel with Push Buttons.

• Dimensions (WHD)
• 290 x 200 x 150 mm / 11.4 x 7.9 x 5.9 inch

• Notes

• Ce récepteur est la version tous courants du Don-Juan 5A-58. Il est équipé des tubes noval de la série U, sauf l'indicateur cathodique EM34.

  Les gammes de réception sont les suivantes.

  • Gamme GO : 280 à 150 kHz
  • Gamme PO : 1604 à 520 kHz
  • Gamme BE : 7,55 à 5,88 MHz
  • Gamme OC : 18 à 7,5 MHz

  Les fonctions des lampes sont les suivantes :

  • UCH81, triode heptode chan-geuse de fréquence
  • UBF89, duo-diode pentode, amplificatrice moyenne fréquence et détectrice
  • UCL82, triode pentode, préamplificatrice basse fréquence et amplificatrice finale
  • UY85, valve monoplaque redresseuse
  • EM34, indicateur cathodique

  Ce récepteur est proposé avec plusieurs habillages, noyer ou sycomore.

• Price in first year of sale
• 14,090.00 FRF

• Mentioned in

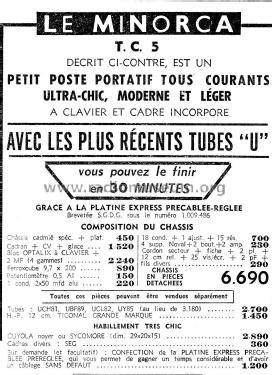

• Le Haut-Parleur (N°1004, de juin 1958, pages 55 à 59.)

• Author
• Model page created by Jean-Pierre Ambroise. See "Data change" for further contributors.
