Petit Tyrolien
Recta; Paris
- Country
- France
- Manufacturer / Brand
- Recta; Paris
- Year
- 1960
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 335997
Click on the schematic thumbnail to request the schematic as a free document.
- Number of Transistors
- 6
- Main principle
- Superheterodyne (common); ZF/IF 480 kHz; 2 AF stage(s)
- Tuned circuits
- 5 AM circuit(s)
- Wave bands
- Broadcast (MW) and Long Wave.
- Power type and voltage
- Dry Batteries / 5 x 1,5 Volt
- Loudspeaker
- Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 10 cm = 3.9 inch
- Power out
- 0.2 W (unknown quality)
- Material
- Bakelite or Plastics (type unknown)
- from Radiomuseum.org
- Model: Petit Tyrolien - Recta; Paris
- Shape
- Portable set > 8 inch (also usable without mains)
- Dimensions (WHD)
- 270 x 150 x 75 mm / 10.6 x 5.9 x 3 inch
- Notes
-
Les caractéristiques essentielles du récepteur RECTA Petit Tyrolien :sont les suivantes :
— Réception des gammes PO et GO sur cadre ferroxcube incorporé ou sur bobinage d'entrée spéciaux PO et GO.
— Commutation des gammes PO-GO par un clavier à 3 touches, l'une des touches servant à la commutation des bobinages d'antenne.
— Montage superhétérodyne à 6 transistors plus une diode détectrice.
— Alimentation sous 7,5 V par 5 piles torche de 1,5 V en série.
— Présentation dans un coffret plastique bicolore.
Le matériel utilisé est de fabrication "OPTALIX".Les 6 transistors utilisés sont les suivants :
Changeur de fréquence : SFT108 ou OC400.
Premier amplificateur MF : SFT107 (ou SFT106) ou OC390.
Deuxième amplificateur MF : SFT106 (ou SFT107) ou OC390.
Driver : SFT153 (ou SFT152) ou OC304.
Push-pull de sortie :2 X SFT123, SFT122 ou OC308.
Diode détectrice SFD106Coffret plastique double ton vert pale/crême brillant avec poignée escamotable.
L'ensemble complet était vendu 199 FRF en pièces détachées, avec option pour une platine précâblée à 15 FRF soit 214 FRF..
Le récepteur en ordre de marche était vendu 279 FRF.
- Price in first year of sale
- 279.00 FRF
- Mentioned in

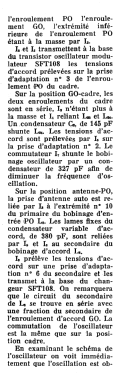

- Le Haut-Parleur (N° 1027 de mai 1960 pages 66 à 70.)
- Author
- Model page created by Jean-Pierre Ambroise. See "Data change" for further contributors.
