Super Tuner Total AM/FM

Recta; Paris

Data
Forum
Pictures
Collections

  • Year
  • 1962
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 334508

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 11
  • Number of Transistors
  • Main principle
  • Superhet with RF-stage; ZF/IF 455/10700 kHz; 2 AF stage(s)
  • Tuned circuits
  • 7 AM circuit(s)     9 FM circuit(s)
  • Wave bands
  • Broadcast, (BC) Long Wave (LW), 2 x SW and FM or UHF.
  • Power type and voltage
  • Alternating Current supply (AC) / 110-245 Volt
  • Loudspeaker
  • - For headphones or amp.
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: Super Tuner Total AM/FM - Recta; Paris
  • Shape
  • Tablemodel with Push Buttons.

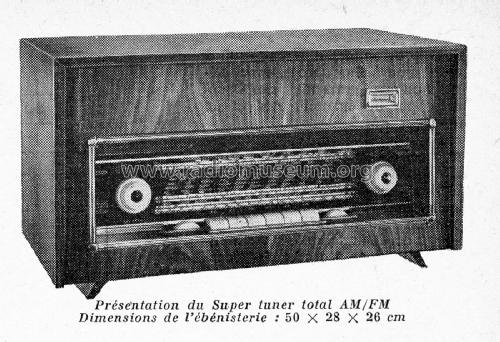

  • Dimensions (WHD)
  • 500 x 280 x 260 mm / 19.7 x 11 x 10.2 inch
  • Notes

  • Le tuner AM/FM décrit est équipé des mêmes bobinages AM et FM que le « Liszt-Jubilé HF-14».
     - sensibilité élevée, grâce à l'utilisation d'un étage amplificateur accordé par un condensateur variable à 3 cages.

     - possibilité de réception simultanée d'un programme AM et d'un programme FM
     - commutateur permettant toutes les combinaisons de fonctionnement en monophonie ou en stéréophonie.

    Le tuner AM/FM permet la réception des gammes PO, GO, OC, BE, FM commutées par un clavier à 6 touches.
     - la 6eme touche sert à la commutation pick-up (Bloc à touches Alvar 1104 - ST56).
     - étage amplificateur HF, du type cascode, utilisé sur toutes les gammes à modulation d'amplitude.
      - cadre orientable de 140mm (cadre Rotoflex Alvar, blindé) utilisé en PO et GO, ou sur antenne mise en service sur les gammes PO, GO, OC et BE par un commutateur.

    Grâce à l'utilisation des deux chaînes AM et FM et des deux chaînes BF, il est possible de recevoir simultanément un émetteur AM et un émetteur FM et de disposer des haut-parleurs respectifs de chaque chaîne BF dans une pièce différente s'il s'agit de programmes différents, ou dans une même pièce pour obtenir des auditions stéréophoniques d'un même programme transmis en AM et en FM.

    Un commutateur permet les fonctions suivantes:
    Position 1: avec touche FM enfoncée, réception stéréophonique d'un émetteur FM multiplex, transmettant le deuxième canal BF par sous-porteuse de 70 kHz.
    Position 2: avec une touche AM enfoncée, réception monaurale de la gamme AM choisie, avec les deux amplificateurs BF en parallèle ; avec la touche FM enfoncée, réception monaurale FM, avec les deux amplificateurs BF en parallèle.
    Position 3: avec une des touches AM et la touche FM enfoncées, réception de la gamme AM choisie sur l'un des canaux BF et de la gamme FM sur l'autre, ce qui correspond soit à l'audition de 2 programmes différents, soit à celle d'un même programmé stéréophonique transmis simultanément par un émetteur AM et un émetteur FM.

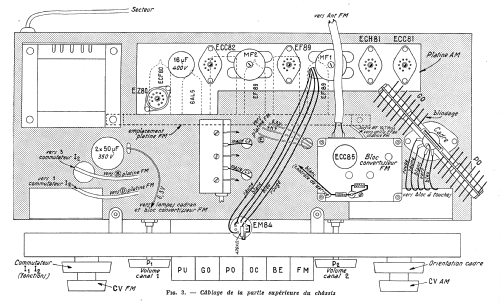

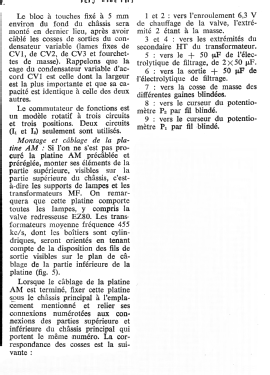

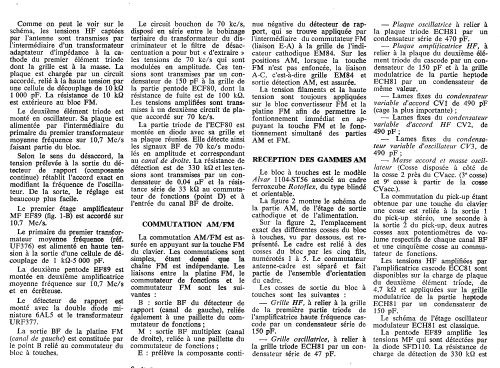

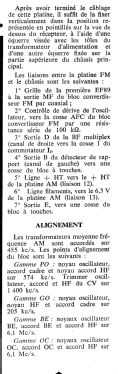

    Le tuner comporte au total 11 lampes dont les fonctions sont les suivantes:

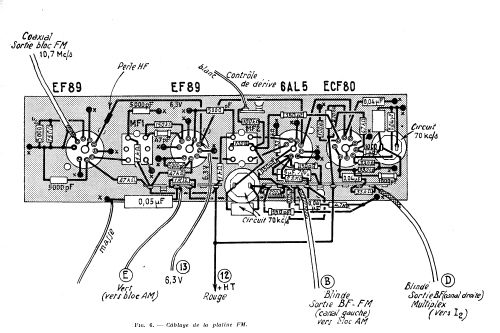

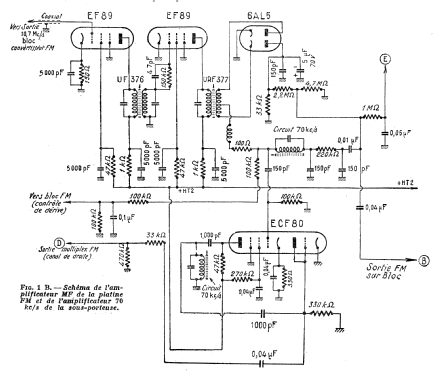

    FM réception:
    ECC85, double triode, amplificatrice H.F. et convertisseuse FM.
    2 x EF89 pentodes amplificatrices moyenne fréquence sur 10,7 kHz de la platine FM.
    6AL5, double triode détectrice de rapport FM.
    ECF80, triode-pentode dont la partie pentode est montée en amplificatrice du canal multiplex 70 kHz de droite et la partie triode en détectrice des tensions de sortie multiplex de 70 kHz (canal de droite).

    AM réception:
    ECC81, double triode amplificatrice cascode accordée sur les gammes AM.
    ECH81 triode heptode changeuse de fréquence sur les gammes AM.
    EF89 pentode amplificatrice moyenne fréquence AM. Une diode SFD110 sert à la détection AM.
    ECC82 double triode, dont chaque élément est monté en étage de sortie cathodique sur chaque canal BF.

    EZ80, valve bîplaque redresseuse.
    EM84, indicateur cathodique.

  • Price in first year of sale
  • 431.05 Fr
