Tuner-Mesa

Recta; Paris

Data
Forum
Pictures
Collections

  • Year
  • 1963
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 288053

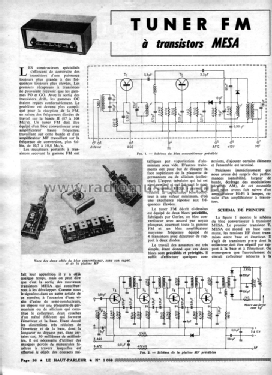

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Transistors
  • 6
  • Main principle
  • Superhet with RF-stage; ZF/IF 10700 kHz
  • Tuned circuits
  • 13 FM circuit(s)
  • Wave bands
  • FM Broadcast Band Only
  • Power type and voltage
  • Storage and/or dry batteries / 9 - 12 Volt
  • Loudspeaker
  • - For headphones or amp.
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: Tuner-Mesa - Recta; Paris
  • Shape
  • Book-shelf unit.
  • Notes

  • Tuner MF conçu avec le materiel Görler Allemagne, muni des transistors Mesa.

    • bande passante supérieure de 300 kHz
    • distorsion inférieure à 0,5% et en intermodulation moins de 0,75% pour 100% FM
    • courbe de sortie linéaire jusqu'a 15 kHz - chute seulement 2 dB à 60 kHz
    • câblage quasiment inexistant
    • alimentation par pile 9 V ou batterie 12 V
    • alimentation secteur sur demande

    Prix pour la tête VHF à Mesas, platine FI 4 étages, pièces détachées et coffret luxe avec piles.

  • Price in first year of sale
  • 201.50 FRF
