Virtuose PP36/40

Recta; Paris

Data
Forum
Pictures
Collections

  • Year
  • 1969 ?
  • Category
  • Audio Amplifier or -mixer
  • Radiomuseum.org ID
  • 335837

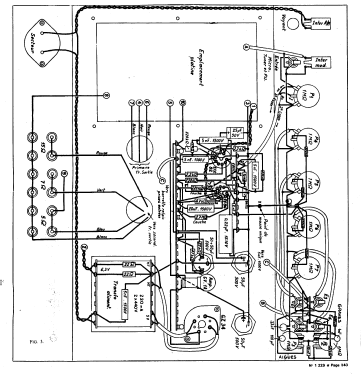

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 8
  • Main principle
  • Audio-Amplification; 6 AF stage(s)
  • Wave bands
  • - without
  • Details
  • Guitar Amplifier
  • Power type and voltage
  • Alternating Current supply (AC) / 110-245 Volt
  • Loudspeaker
  • - This model requires external speaker(s).
  • Power out
  • 36 W (unknown quality)
  • Material
  • Metal case
  • from Radiomuseum.org
  • Model: Virtuose PP36/40 - Recta; Paris
  • Shape
  • Chassis only or for «building in»
  • Dimensions (WHD)
  • 370 x 70 x 220 mm / 14.6 x 2.8 x 8.7 inch
  • Notes

  • Malgré sa puissance modulée importante, cet amplificateur reste économique et d'un montage simple grâce à l'utilisation de 4 pentodes de sortie 7189 montées en push-pull.
     - Transformateur de sortie à circuit magnétique en C, de haut rendement.
     - Impédances de sortie multiples : 5 -7 et 15 Ω.
     - Bande passante de 20 à 30 000 Hz (à ± 2 dB).
     - Faible distorsion, inférieure à 2 % à 25 W.
     - 4 entrées (4 mV)pour guitare ou micro, melangeables, avec contrôle de gain indépendant
     - 1 entrée pick-up ou tuner (150 mV), utilisable séparément pour le mélange d'un fond sonore.

    L'amplificateur est équipé de 8 lampes dont les fonctions sont les suivantes :
    EF86, pentode préamplificatrice d'entrée.
    12AU7 ou ECC82, double triode préamplificatrice.
    12AU7 ou ECC82, double triode dont un élément est monté en préamplificateur et l'autre en dé-phaseur, avec liaison directe plaque grille.
    4 x pentodes 7189 montées en push-pull de sortie avec chaque branche comprenant deux tubes 7189 en parallèle.
    GZ34, valve redresseuse haute tension.

    L'amplificateur était vendu 490.00Fr en ordre de marche, il faut ajouter le jeu de tubes pour 67.00 Fr, le capot/poignée pour 56.00 Fr soit un total de 603.00 Fr.
    Le chassis complet en pièces détachées était proposé à 325.00 Fr, auquel on doit aussi ajouter jeu de tubes et capot, soit un total de 448.00 Fr.

  • Price in first year of sale
  • 603.00 Fr
  • Literature/Schematics (1)
  • Le Haut-Parleur (N° 1229 d'octobre 1969 pages 141 à 144.)
