Zeus Variety - Valise Radio-Électrophone

Recta; Paris

Data
Forum
Pictures
Collections

  • Year
  • 1960
  • Category
  • Miscellaneous (Other, Various) - see notes
  • Radiomuseum.org ID
  • 336201

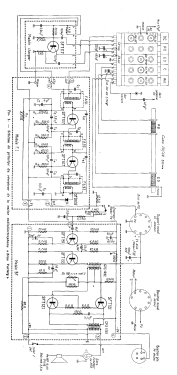

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Transistors
  • 7
  • Main principle
  • Superheterodyne (common); ZF/IF 480 kHz; 3 AF stage(s)
  • Tuned circuits
  • 5 AM circuit(s)
  • Wave bands
  • Broadcast, Long Wave and Short Wave.
  • Details
  • Record Player (not changer); Radio with other functions
  • Power type and voltage
  • Line / Batteries (any type) / 110; 220 / 2 x 4.5 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
  • Power out
  • 0.5 W (unknown quality)
  • Material
  • Leather / canvas / plastic - over other material
  • from Radiomuseum.org
  • Model: Zeus Variety - Valise Radio-Électrophone - Recta; Paris
  • Shape
  • Portable set > 8 inch (also usable without mains)
  • Dimensions (WHD)
  • 330 x 180 x 470 mm / 13 x 7.1 x 18.5 inch
  • Notes

  • Cet ensemble, vendu par la société RECTA propose:
     - un récepteur piles secteur logé dans un coffret de dimensions  260 x 200 x 100mm.
     - une platine tourne disque 4 vitesses, alimentée sur  piles ou secteur qui reçoit le récepteur ci-dessus dans une malette de dimensions 470 X 330 X 180mm.
     - L'ensemble constitue un combiné radio-phono alimenté sur piles ou secteur.
     - Utilisation de 3 modules précablés OREGA.
     - Bloc/clavier 5 touches PO GO OC cadre antenne OREGA (Ares DD6.S)
     - Cadre ferrite 200mm (OREGA).
     - Prise antenne auto.
     - haut-parleur elliptique 12 x 19 cm (AUDAX 12X19 PV10) 2,5 Ω.
     - Alimentation secteur en option.
     - Liaison récepteur->malette tourne disque par bouchon noval.

    Les 7 transistors utilisés sur le récepteur  «Zeus-Variety» sont les suivants :

    SFT117 : oscillateur-modulateur changeur de fréquence.
    SFT107 : premier amplificateur moyenne fréquence.
    SFT107 : deuxième amplificateur moyenne fréquence.
    SFT151 : préamplificateur BF.
    SFT151 : amplificateur driver ;
    2X SFT121 : amplificateur push-pull classe B.
    SFD106 : diode détectrice.

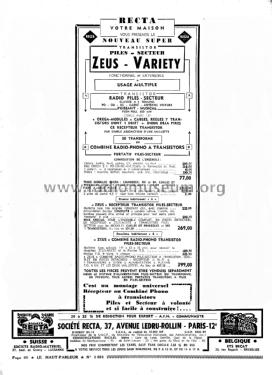

    Le récepteur est proposé en pièces détachées pour 269 FRF.
    Le combiné radio-phono est proposé en pièces détachées pour 399 FRF.

  • Price in first year of sale
  • 399.00 FRF
  • Mentioned in

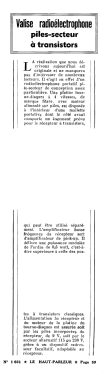

  • Le Haut-Parleur (N° 1031 de septembre 1960, pages 59 à 64.)
