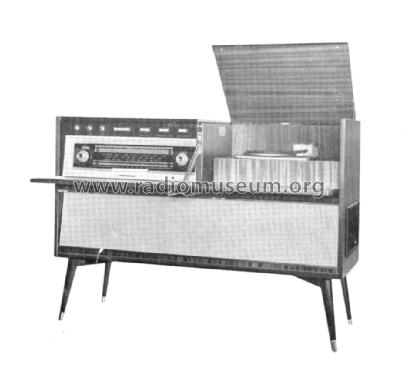

Mozart Stéréo Console

• País
• Francia

• Fabricante / Marca
• Ribet et Desjardins (R-D); Paris, Montrouge - voir aussi Unic

• Año
• 1959/1960

• Categoría
• Radio - o Sintonizador pasado WW2

• Radiomuseum.org ID
• 200248

• Imágenes
• Esquemas

Previous Next

Previous Next

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

• Numero de valvulas
• 12

• Válvulas
• ECC85 ECH81 EF85 EABC80 EM84 ECC83 ECC85 ECF80 EL84 EL84 EL84 EL84

• Numero de transistores

• Semiconductores
• Tr.Gl.=Metal-rectif.

• Principio principal
• Superheterodino en general; ZF/IF 455/10500 kHz

• Gama de ondas
• OM, OL, 2 x OC y FM

• Especialidades
• Tocadiscos con cambiador autom.

• Tensión de funcionamiento
• Red: Corriente alterna (CA, Inglés = AC) / 110; 125; 140; 220; 245 Volt

• Altavoz
• 5 Altavoces

• Potencia de salida
• 12 W (unknown quality)

• Material
• Madera

• de Radiomuseum.org
• Modelo: Mozart Stéréo Console - Ribet et Desjardins R-D; Paris

• Forma
• Consola con botonera.

• Ancho, altura, profundidad
• 1210 x 820 x 410 mm / 47.6 x 32.3 x 16.1 inch

• Anotaciones

• Console radio-phono équipé d'un superhétérodyne 12 lampes à 5 gammes d'ondes : GO de 154 à 315 kHz, PO de 520 à 1600 kHz, OC de 5,92 à 17.8 MHz, BE (bande étalée) de 5.28 à 6.45 MHz, et FM de 87.5 à 101 MHz. Cadre à air blindé orientable pour PO et GO, antenne FM pour les gammes FM et OC. Clavier 7 touches. Contrôle automatique de gain.

  Emplacement réservé pour adaptation d'un démodulateur pour la réception des programmes radio stéréo.

  Trois voies d'amplification :

  • amplificateur graves
    • 1 HP 28 cm frontal
    • étage sortie push-pull avec 2 x EL84
    • connecté à prise pour HP supplémentaire
  • deux amplificateurs medium-aigus (droite et gauche)
    • 2 HP de 16 x 24 cm latéraux
    • 2 HP de 10 cm frontaux

  Deux enceintes extérieures (dimensions LHP : 21 x 31.5 x 11.5 cm, poids 2.2 kg) comportant chacune un HP de 16 x 24 cm et un HP de 10 cm. L'appareil fonctionne soit avec les cinq HP intérieures, soit avec les trois HP frontaux de la console et les quatre HP des enceintes. Dans ce dernièr cas, les HP lateraux sont déconnectés.

  Le meuble est équipé d'une platine stéréo Perpetuum-Ebner Rex de Luxe Stereo à changeur automatique 4 vitesses. Deux têtes de lecture piezoélectriques interchangeables : une tête monaurale à deux saphirs, et une tête stéréophonique.

  À voir sur doctsf comme "Mozart 62" sous fiche no. 21563 et "Mozart Stéréo" sous fiche no. 3094.

• Peso neto
• 55 kg / 121 lb 2.3 oz (121.145 lb)

• Mencionado en
• Radio et Télévision, Oct. 1960

• Documentación / Esquemas (1)
• -- Original prospect or advert (Publicité 1960)

• Autor
• Modelo creado por Ignacio Rodriguez-Rodriguez. Ver en "Modificar Ficha" los participantes posteriores.

• Otros modelos

• Donde encontrará 108 modelos, 87 con imágenes y 28 con esquemas.
