RD Junior Switched FM Tuner
Rogers, Catford (see also Rogers Birmingham)
- Produttore / Marca
- Rogers, Catford (see also Rogers Birmingham)
- Anno
- 1959 ?
- Categoria
- Radio (o sintonizzatore del dopoguerra WW2)
- Radiomuseum.org ID
- 356857
HiFi Year Book 1960, Page 80.
HiFi Year Book 1962, Page 45.
HiFi Year Book 1959, Page 80.
- Numero di tubi
- 4
- Numero di transistor
- Principio generale
- Supereterodina con stadio RF
- Gamme d'onda
- Solo modulazione di frequenza (FM)
- Tensioni di funzionamento
- Fornita mediante altra unità o unità principale.
- Altoparlante
- - Per cuffie o amplificatori esterni
- Materiali
- Mobile di metallo
- Radiomuseum.org
- Modello: RD Junior Switched FM Tuner - Rogers, Catford see also
- Forma
- Soprammobile con qualsiasi forma (non saputo).
- Dimensioni (LxAxP)
- 5 x 5 x 5 inch / 127 x 127 x 127 mm
- Annotazioni
-
Rogers RD Junior Switched FM Tuner
Specifications
- Tuning System: Switched tuning with incremental inductive tuning
- Frequency Range: 87-96 Mc/s
- Automatic Frequency Control (AFC): Yes, with Foster-Seeley discriminator
- AFC Pull-in Range: ±500 kHz (unusually wide)
Power Requirements:
- 250V, 35 mA
- 6.3V, 1.7 amps
Circuit Design:
- Cascode R.F. amplifier
- Triode pentode frequency changer
- One I.F. amplifier
- Limiter
- Foster-Seeley discriminator
- Cathode follower output
Controls:
- Four-position switch on the front panel for program selection (Home, Third, Light, Off)
- Pre-set volume control on the chassis
Power Management:
Fourth switch position turns the unit off, but keeps valve heaters lit for immediate use. Master switch for mains located on the Control Unit.
Pricing (circa 1959-1962)
Standard Model:
- Price: £11 5s
- U.K. purchase tax: £4 12s 2d
HG88 Amplifier-Compatible Model:
Without case
- Price: £11 8s
- U.K. purchase tax: £4 1s 3d
This tuner was part of Rogers' expanding line of audio equipment in the 1950s, which included various amplifiers, control units, and speaker systems.
- Bibliografia

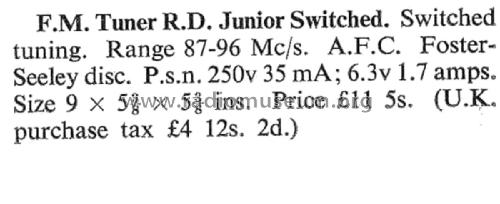

- -- Original prospect or advert (HiFi Year Book 1959, Page 80.)
- Letteratura / Schemi (1)
- -- Original prospect or advert (HiFi Year Book 1962, Page 45.)
- Autore
- Modello inviato da Gary Cowans. Utilizzare "Proponi modifica" per inviare ulteriori dati.
