• País
• Canada

• Fabricante / Marca
• Rogers-Majestic, Standard Radio Manufacturing, Rogers Radio Tubes; Toronto

• Año
• 1937/1938

• Categoría
• Radio - o Sintonizador pasado WW2

• Radiomuseum.org ID
• 160106

• • alternative name: Rogers Radio Tube

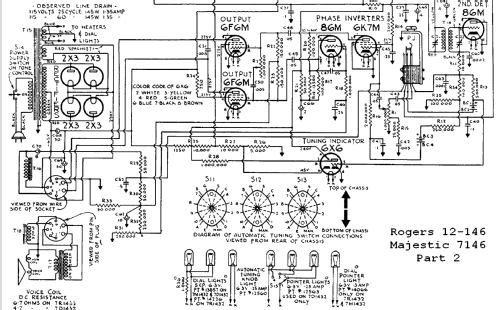

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

• Numero de valvulas
• 14

• Válvulas
• 6K7M 6A7M RT_neon 6K7M 6X6 6K7M 86M 6K7M 86M 6F6M 6F6M 2X3 2X3 2X3 2X3

• Principio principal
• Superheterodino con paso previo de RF; ZF/IF 456 kHz

• Número de circuitos sintonía
• 11 Circuíto(s) AM

• Gama de ondas
• OM, OC y banda Pesquera (policia USA)

• Tensión de funcionamiento
• Red: Corriente alterna (CA, Inglés = AC) / 115 Volt

• Altavoz
• Altavoz electrodinámico (bobina de campo)

• de Radiomuseum.org
• Modelo: Rogers 12-146 Ch= 7R1432 - Rogers-Majestic, Standard

• Anotaciones

• This model features 'Automatic Radio' tuning.  This is a large metal dial with preset stations which the user turns with wrist action.  It is not quite the same as a teledial which has preset buttons that get pushed in and the user then turns the dial as with a rotary telephone.

  The RT_neon is a voltage regulator tube. The 6X6 is a tuning indicator tube. The fourth 6K7M and second 86M tubes are used as phase inverters. The Majestic 7146 and De Forest Superior are nearly electronically identical to this set.

• Referencia esquema
• Radio College of Canada

• Mencionado en
• RCC Rogers-Majestic section page 38 & 39

• Autor
• Modelo creado por Robin Roeckers. Ver en "Modificar Ficha" los participantes posteriores.
