• País
• Canada

• Fabricante / Marca
• Rogers-Majestic, Standard Radio Manufacturing, Rogers Radio Tubes; Toronto

• Año
• 1938/1939 ?

• Categoría
• Radio - o Sintonizador pasado WW2

• Radiomuseum.org ID
• 288656

• • alternative name: Rogers Radio Tube

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

• Numero de valvulas
• 12

• Válvulas
• 6K7M 6A7M 6K7M 6F7M 6F7M 6F6M 6F6M 6X6 2X3 2X3 2X3 2X3

• Principio principal
• Superheterodino con paso previo de RF; ZF/IF 456 kHz

• Gama de ondas
• OM, OC y banda Pesquera (policia USA)

• Tensión de funcionamiento
• Red: Corriente alterna (CA, Inglés = AC) / 25 to 60 Hz, 115 Volt

• Altavoz
• Altavoz electrodinámico (bobina de campo) / Ø 12 inch = 30.5 cm

• de Radiomuseum.org
• Modelo: Rogers 13/126 Ch= 8R1232 - Rogers-Majestic, Standard

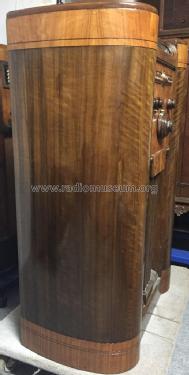

• Forma
• Consola con botonera.

• Anotaciones

• this model succeeds Rogers 12/126 chassis 7R1232 but is the same except the pushbuttons replace the automatic radio feature.



  there is no RCC diagram for 8R1232 because it is electrically identical to its predecessor except for the pushbuttons.  Therefore, see Rogers-Majestic page 37 and 39.

  the cabinets of 7R1232 and 8R1232 are the same except the pushbuttons replace the previous automatic radio feature.

  the Majestic 8M1232 is electrically the same and the cabinet very similar to 8R1232 as they were produced in the same factory.

  Coverage is Broadcast 540-1500, Police 1600-5000 and Shortwave 5900-17500 kHz.

• Autor
• Modelo creado por Steve Valeriote. Ver en "Modificar Ficha" los participantes posteriores.
