• Paese
• Germania

• Produttore / Marca
• Rohde & Schwarz, PTE; München

• Anno
• 1951 ?

• Categoria
• Strumento da laboratorio

• Radiomuseum.org ID
• 230840

• • alternative name: Messgerätebau Memmingen || Physikalisch-Technisches Entwicklungslabor Dr. Rohde & Dr. Schwarz

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di tubi
• 5

• Valvole
• EF12 EF12 EF12 EF14 EZ11 STV150/15

• Gamme d'onda
• Gamme d'onda nelle note.

• Tensioni di funzionamento
• Alimentazione a corrente alternata (CA) / 110; 115; 125; 230 Volt

• Altoparlante
• - Per cuffie o amplificatori esterni

• Materiali
• Mobile di metallo

• Radiomuseum.org

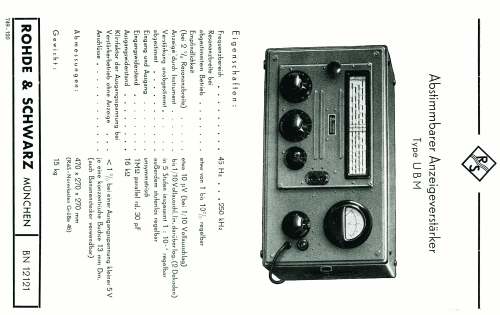

• Modello: Abstimmbarer Anzeigeverstärker UBM BN 12121 - Rohde & Schwarz, PTE; München

• Forma
• Soprammobile basso, con andamento orizzontale (grosse dimensioni).

• Dimensioni (LxAxP)
• 470 x 275 x 260 mm / 18.5 x 10.8 x 10.2 inch

• Annotazioni

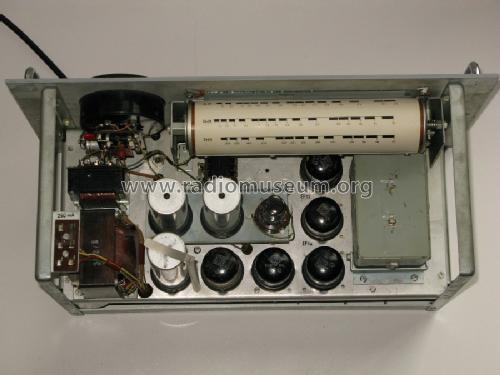

• Das Gerät arbeitet als abgestimmter oder unabgestimmter Verstärker im Frequenzbereich von 45 Hz bis 400 kHz. Er wird als Anzeigegerät für Meßbrücken, als Verstärker und als veränderbares Filter mit Verstärkung verwendet. Die Verstärkung kann im Verhältnis von 1:10000 im unabgestimmten Modus in 5 dekadischen Stufen und darüber hinaus im abgestimmten Modus über die einstellbare Rückkopplung stufenlos eingestellt werden.

  Eingang: 10 µV bis 100 Veff bei einem Eingangswiderstand von 1 MΩ.

  Ausgang: Ausgangswiderstand 10 kΩ.

  Ein- und Ausgang sind als 13 mm Buchsen ausgeführt. Am Ausgang befinden sich zusätzlich 2 Kopfhörerbuchsen.

  Das Gerät ist in einem R&S Normkasten der Größe 46 untergebracht (alte Ausführung mit Drahtbügelgriffen).-

  Das Gerät weist im Vergleich zum Nachfolger BN12121/2 einen kleineren Frequenzbereich, sowie eine andere Röhrenbestückung auf.

• Peso netto
• 15 kg / 33 lb 0.6 oz (33.04 lb)

• Autore
• Modello inviato da Alexander Chrtek. Utilizzare "Proponi modifica" per inviare ulteriori dati.
