• Land
• Deutschland / Germany

• Hersteller / Marke
• Rohde & Schwarz, PTE; München

• Jahr
• 1969–1975 ?

• Kategorie
• Kommerzieller Empfänger (auch Amateurbänder)

• Radiomuseum.org ID
• 82674

• • anderer Name: Messgerätebau Memmingen || Physikalisch-Technisches Entwicklungslabor Dr. Rohde & Dr. Schwarz

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

• Anzahl Röhren
• 6

• Röhren
• ZM1182 ZM1182 ZM1182 ZM1182 ZM1182 ZM1182

• Anzahl Transistoren
• Halbleiter vorhanden.

• Halbleiter

• Hauptprinzip
• Super mit Mehrfachmischung; ZF/IF 73030/30 kHz

• Wellenbereiche
• Langwelle, Mittelwelle und mehrere Kurzwellen-Bänder.

• Betriebsart / Volt
• Wechselstromspeisung / 100/120/220/240 Volt

• Lautsprecher
• Dynamischer LS, keine Erregerspule (permanentdynamisch)

• Belastbarkeit / Leistung
• 2 W (Qualität unbekannt)

• Material
• Metallausführung

• von Radiomuseum.org

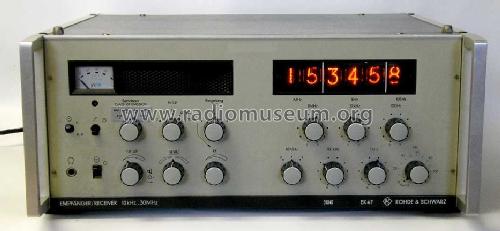

• Modell: EK47 - Rohde & Schwarz, PTE; München

• Form
• Tischmodell, Zusatz nicht bekannt - allgemein.

• Abmessungen (BHT)
• 445 x 195 x 460 mm / 17.5 x 7.7 x 18.1 inch

• Bemerkung
• • Frequenzbereich: 10 - 29,999 kHz
  • Modulationsarten: A1, A2, A3, A3H, A3A, A3J
    • A3B mit ISB-Demodulator (Zusatzbaugruppe)
  • Digitalanzeige mit Nixieröhren
  • Ablesegenauigkeit 100 Hz
  • Tuning über Dekadenschalter für 10, 1 MHz 100, 10, 1 und 0,1 kHz-Stellen
  • analoges "incremental tuning" von 0 - 100 Hz
  • Synthesizer in der Frequenzaufbereitung

  Baugleich mit Siemens E401

  ___________________________________________________________________

  • coverage 10 - 29,999 kHz
  • digital readout, nixie tubes
  • A1, A2, A3, A3H, A3A, A3J
    • A3B with ISB-demoduoaltor (seperate unit)
  • tuning via knobs for 10 MHz, 1 MHz, 100 kHz, 10 kHz, 1 kHz, 100 Hz
  • incremental tuning within 100 Hz;

  also sold as Siemens E 401

• Nettogewicht
• 30 kg / 66 lb 1.3 oz (66.079 lb)

• Datenherkunft
• Shortwave Receivers - Past & Present (3rd ed.)

• Autor
• Modellseite von Martin Bösch angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.
