• Pays
• Allemagne

• Fabricant / Marque
• Rohde & Schwarz, PTE; München

• Année
• 1957 ??

• Catégorie
• Émetteur commercial (pas d'émetteur/récepteur)

• Radiomuseum.org ID
• 111141

• • alternative name: Messgerätebau Memmingen || Physikalisch-Technisches Entwicklungslabor Dr. Rohde & Dr. Schwarz

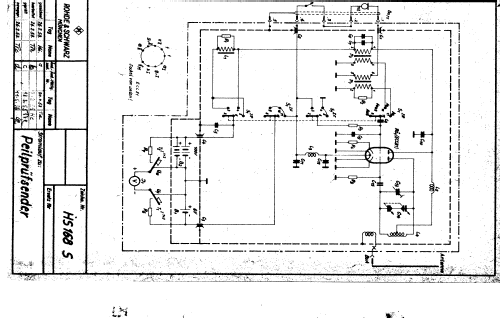

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 1

• Lampes / Tubes
• ECC81

• Gammes d'ondes
• Bandes en notes

• Tension / type courant
• Piles (rechargeables ou/et sèches) / 6 & 100 Volt

• Haut-parleur
• - - Pas de sortie basse fréquence

• Matière
• Boitier métallique

• De Radiomuseum.org
• Modèle: Générateur de Champ HS168 - Rohde & Schwarz, PTE; München

• Forme
• Gros appareil industriel ou militaire (> 20 kg)

• Dimensions (LHP)
• 285 x 215 x 220 mm / 11.2 x 8.5 x 8.7 inch

• Remarques
• Rohde & Schwarz VHF-Feld-Prüfsender HS168.
  Frequenzbereich: 95,5 bis 156 MHz. AM extern über Mikrofon oder intern (800 Hz). Messinstrument zur Prüfung der Versorgungsspannungen (Batterien): Heizspannung (BT = basse tension = Niederspannung) und Anodenspannung (HT = haut tension = Hochspannung).

• Poids net
• 7.6 kg / 16 lb 11.8 oz (16.74 lb)
