Semitest II (2) TDP (BN2523) alt

Rohde & Schwarz, PTE; München

Daten
Forum
Bilder
Sammlungen

  • Jahr
  • 1964
  • Kategorie
  • Service- oder Labor-Ausrüstung
  • Radiomuseum.org ID
  • 113662
    • anderer Name: Messgerätebau Memmingen || Physikalisch-Technisches Entwicklungslabor Dr. Rohde & Dr. Schwarz

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

 Technische Daten

  • Wellenbereiche
  • Wellen in den Bemerkungen.
  • Betriebsart / Volt
  • Trockenbatterien / 2 × 4,5 Volt
  • Lautsprecher
  • - - Kein Ausgang für Schallwiedergabe.
  • Material
  • Metallausführung

Die GFGF Zeitschrift Funkgeschichte bringt interessante Artikel zu Radios, Funkwesen und Medien. Bei Radiomuseum.org finden Sie die vollständigen Hefte früherer Ausgaben als PDF zum Download.

  • von Radiomuseum.org
  • Modell: Semitest II TDP [alt] - Rohde & Schwarz, PTE; München
  • Form
  • Tischmodell, Zusatz nicht bekannt - allgemein.
  • Abmessungen (BHT)
  • 147 x 58 x 130 mm / 5.8 x 2.3 x 5.1 inch
  • Bemerkung
  • Diode: OA90.
    Das Semitest II eignet sich zum raschen Prüfen der dynamischen Funktion von PNP- und NPN-Transistoren, von Dioden und Kapazitätsdioden.
    Prüffrequenzen: 0,5 / 3 / 10 / 40 / 100 MHz.
  • Nettogewicht
  • 0.8 kg / 1 lb 12.2 oz (1.762 lb)
  • Literaturnachweis

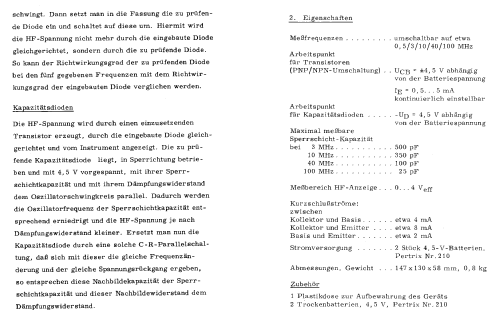

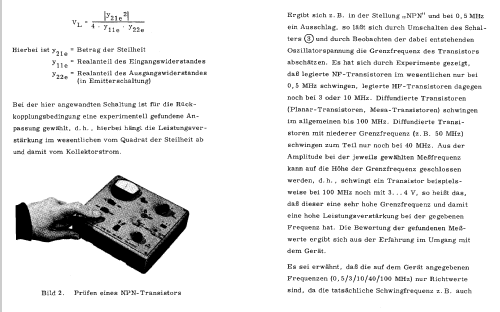

  • -- Original-techn. papers. (Funkschau 1964, Heft 12, S.326)
  • Autor
  • Modellseite von Bernd P. Kieck angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.
