Stereomesscoder Standard Stereocoder MSC-2 230.9314.03/04

Rohde & Schwarz, PTE; München

Dati
Forum
Immagini
Collezioni

  • Anno
  • 1979
  • Categoria
  • Strumento da laboratorio
  • Radiomuseum.org ID
  • 163838
    • alternative name: Messgerätebau Memmingen || Physikalisch-Technisches Entwicklungslabor Dr. Rohde & Dr. Schwarz

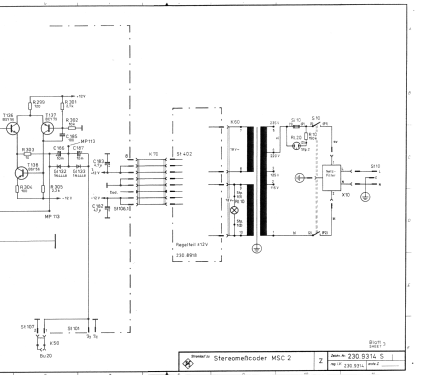

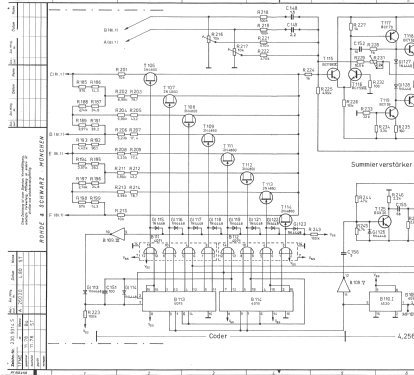

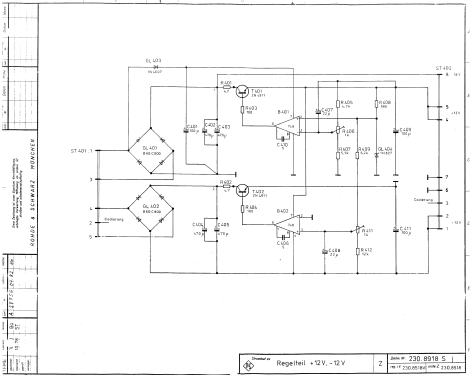

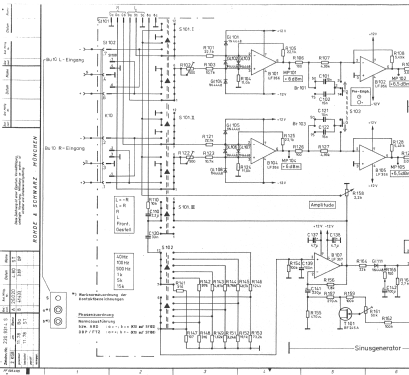

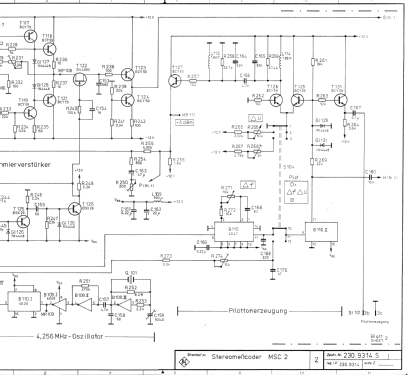

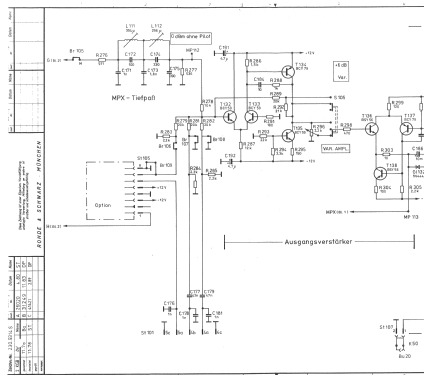

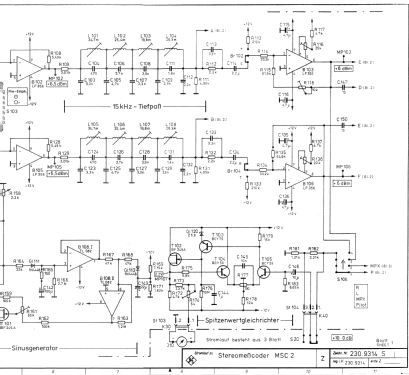

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

 Specifiche tecniche

  • Numero di transistor
  • 37
  • Tensioni di funzionamento

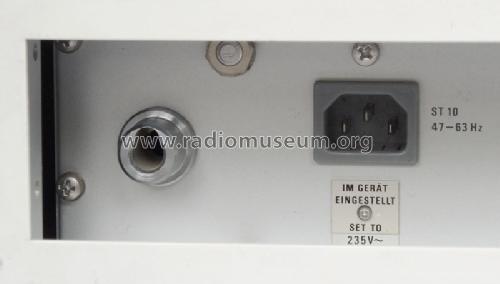

  • Alimentazione a corrente alternata (CA) / 115-125; 220-235 Volt
  • Altoparlante
  • - - Nessuna uscita audio.
  • Materiali
  • Mobile di metallo
  • Radiomuseum.org
  • Modello: Stereomesscoder Standard Stereocoder MSC-2 230.9314.03/04 - Rohde & Schwarz, PTE; München
  • Forma
  • Soprammobile con qualsiasi forma (non saputo).
  • Dimensioni (LxAxP)
  • 492 x 116 x 392 mm / 19.4 x 4.6 x 15.4 inch
  • Annotazioni

  • Der Rohde & Schwarz Stereomesscoder (Standard Stereocoder) MSC 2 erzeugt ein Stereo-Multiplexsignal nach CCIR-/EBU-/FCC-Empfehlungen (Pilottonverfahren).

    Bei dem genormten Stereo-Multiplexverfahren werden die Signale des linken und rechten Kanals im Frequenzbereich 30 Hz bis 53 kHz zusammen mit einem Pilotton (19 kHz) übertragen. Dieses Multiplexsignal wird von dem Stereomeßcoder MSC 2 mit hoher Präzision erzeugt.

    Der Stereomessdecoder MSDC 2 passt in Ausführung und Daten zum Messcoder MSC 2. Zusammen bilden sie einen Meßplatz für alle Geräte, die ein Multiplexsignal verarbeiten und dabei eventuell verändern, das sind z.B. FM-Sender, Modulatoren, Ballempfänger und Schaltfelder. Hierbei ist es besonders wichtig, dass der Eigenfehler des Meßplatzes nicht die Messungen verfälscht.

    Kurzdaten Stereocoder MSC 2 [und GC 003]

    • Frequenzbereich 30 Hz ... 53 kHz (30 Hz ... 15 kHz)
    • Ein- und Ausgangsspannungen + 6 dBu (1,55 V, Nennwert)
    • Übersprechdämpfung > 60 dB (100 Hz ... 5 kHz), > 58 dB (30 Hz ... 15 kHz)
    • Klirrfaktor ≤ 0,1% bis 12,5 dBu
    • Fremdspannungsabstand ≥ 80 dB (eff. über Decoder MSDC 2 gemessen)
    • Geräuschspannungsabstand ≥ 76 dB (Spitze nach CCIR-Rec. 468-1), ≥ 78 dB (DIN 45405 Spitze)
    • Frequenzgang ≤ ±0,15 dB

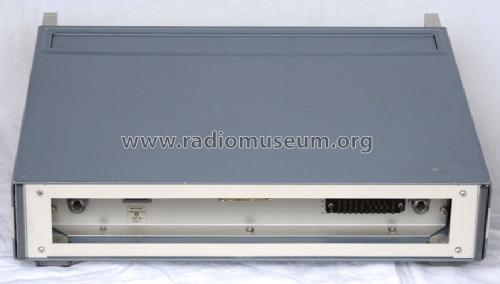

    NF-Eingänge (elektronisch symmetrisch über Bananenbuchsen) und MPX-Ausgang (BNC-Buchse) frontseitig oder rückseitig über 30-polige Siemens Messerleiste anschliessbar.

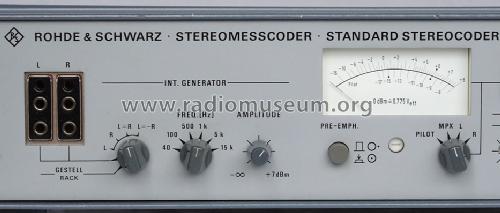

    Eingebauter Tongenerator, umschaltbar für Frequenzen von 40, 100, 500 Hz; 1, 5, 15 kHz.
    Funktionen: L, R, L=R, L=-R. Schaltbare Preemphasis. Kontrollinstrument, schaltbar für Pilottonpegel, MPX-Pegel, Eingangspegel L, R.

    Als Option kann ein SCA-Modulator eingebaut werden, mit dem weitere Signale dem Multiplexsignal hinzugefügt werden können (SCA = Subsidiary Communications Authorisation = Hintergrundprogramm geringerer Qualität für kommerzielle Zwecke).

    Angaben für Tischgerät 230.9314.04 mit aufstellbaren Füßen.
    Abmessungen als 19" Einschub 230.9314.03 483 mm x 88 mm x 384 mm, Einschubtiefe (Auflage) 305 mm, Gewicht 4,5 kg.

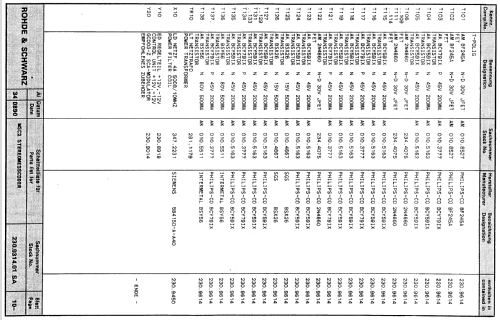

    Halbleiterliste: Jeder Typ ist einmal aufgeführt.

  • Peso netto
  • 6.7 kg / 14 lb 12.1 oz (14.758 lb)
  • Letteratura / Schemi (1)

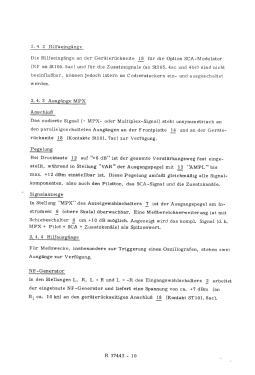

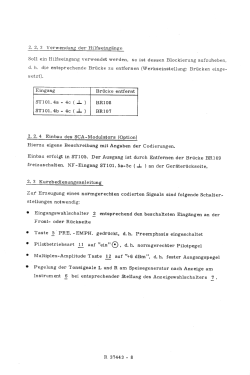

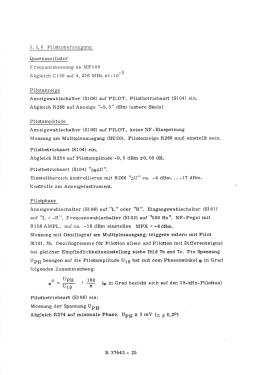

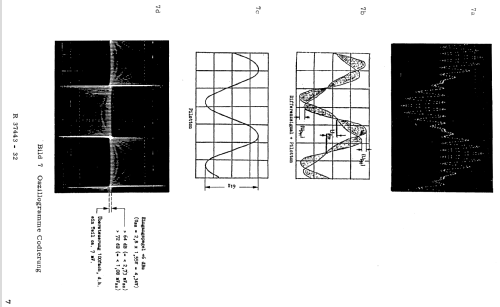

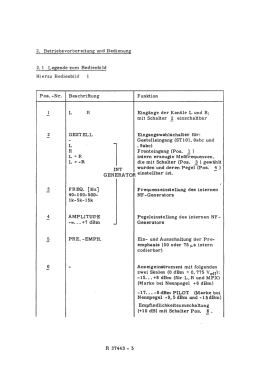

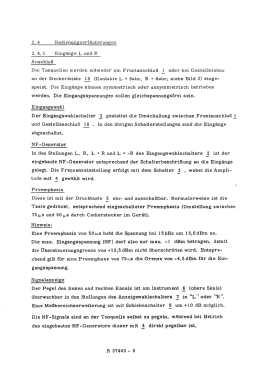

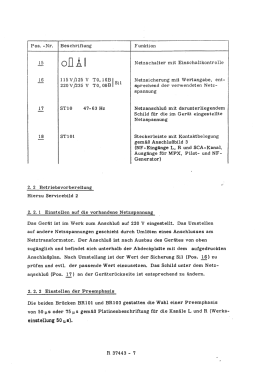

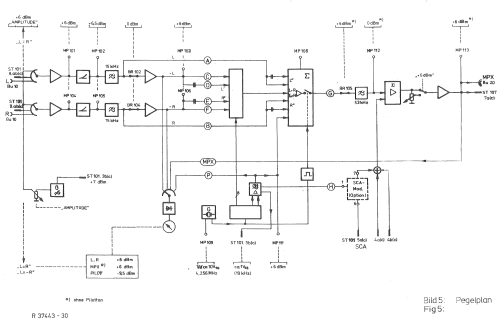

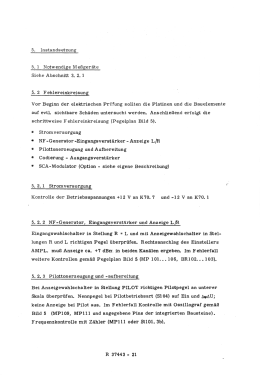

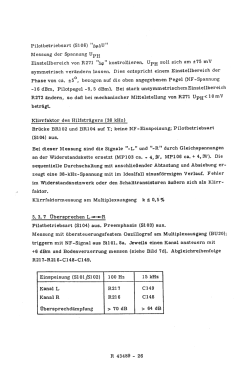

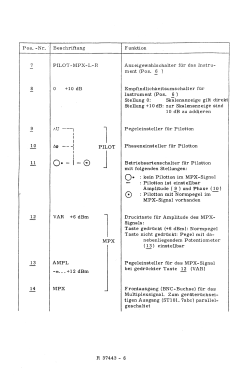

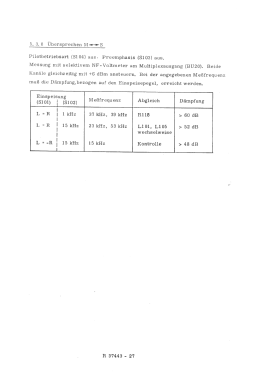

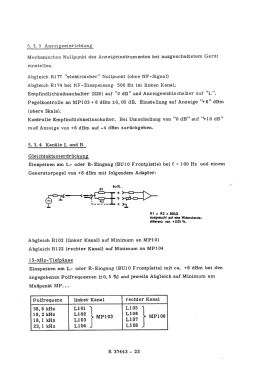

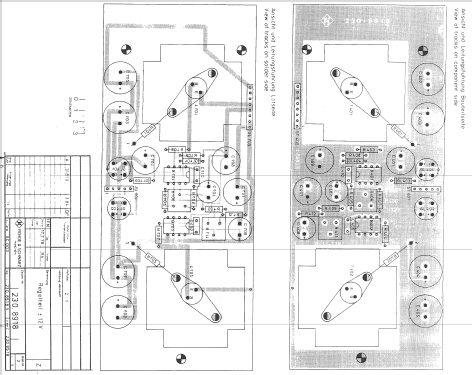

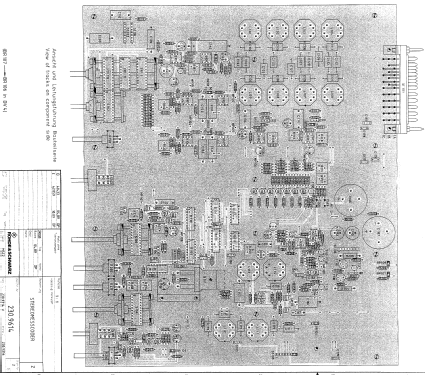

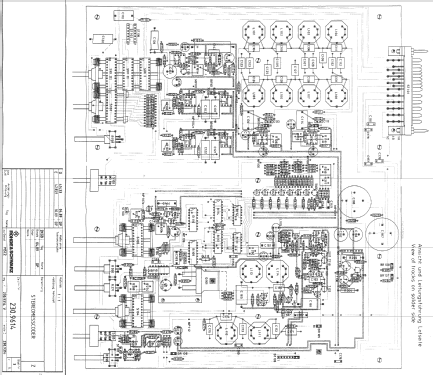

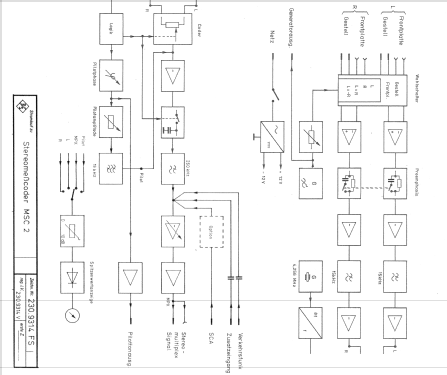

  • -- Original-techn. papers. (Beschreibung Stereomeßcoder MSC2 Ausgabe Dez. 1983)
  • Letteratura / Schemi (2)
  • - - Manufacturers Literature (Neues von Rohde & Schwarz Nr.86, Sommer 1979)
  • Autore
  • Modello inviato da Bernhard Nagel. Utilizzare "Proponi modifica" per inviare ulteriori dati.
