Unsymmetrische Eichleitung DPR (BN18014)

Rohde & Schwarz, PTE; München

Daten
Forum
Bilder
Sammlungen

  • Jahr
  • 1964 ??
  • Kategorie
  • Service- oder Labor-Ausrüstung
  • Radiomuseum.org ID
  • 139554
    • anderer Name: Messgerätebau Memmingen || Physikalisch-Technisches Entwicklungslabor Dr. Rohde & Dr. Schwarz

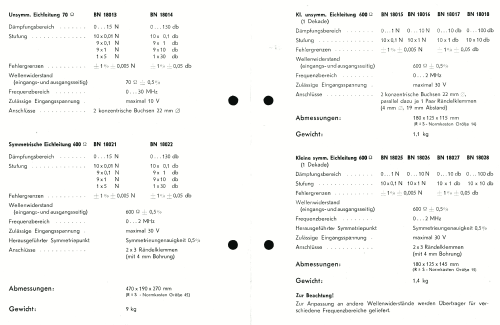

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

 Technische Daten

  • Wellenbereiche
  • - ohne
  • Betriebsart / Volt
  • Keine Stromversorgung
  • Lautsprecher
  • - - Kein Ausgang für Schallwiedergabe.
  • Material
  • Metallausführung

Die GFGF Zeitschrift Funkgeschichte bringt interessante Artikel zu Radios, Funkwesen und Medien. Bei Radiomuseum.org finden Sie die vollständigen Hefte früherer Ausgaben als PDF zum Download.

  • von Radiomuseum.org
  • Modell: Unsymmetrische Eichleitung DPR - Rohde & Schwarz, PTE; München
  • Form
  • Tischgerät-gross, - Querformat (breiter als hoch oder quadratisch).
  • Abmessungen (BHT)
  • 470 x 195 x 260 mm / 18.5 x 7.7 x 10.2 inch
  • Bemerkung

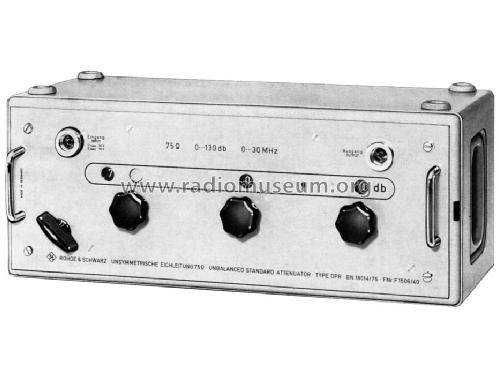

  • Die unsymmetrische Eichleitung des Typs DPR BN18014 ist ein Vierpol mit eingangs- und ausgangsseitig gleichem und konstantem Wellenwiderstand (60 oder 75Ω) mit einstellbarer geeichter Dämpfung. Sie ist für den Frequenzbereich von 0 bis 30 MHz verwendbar. Die Dämpfung kann mit drei Dekaden und einer Zusatzstufe von 0 bis 130 dB eingestellt werden. Das Gerät ist in der Normalversion mit HF-Buchsen 4/13 DIN 47284 bestückt (umrüstbar).
  • Nettogewicht
  • 9 kg / 19 lb 13.2 oz (19.824 lb)
  • Datenherkunft
  • -- Original prospect or advert
  • Autor
  • Modellseite von Geert Schulte angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.
