• Land
• Deutschland / Germany

• Hersteller / Marke
• Rohde & Schwarz, PTE; München

• Jahr
• 1968 ??

• Kategorie
• Service- oder Labor-Ausrüstung

• Radiomuseum.org ID
• 143662

• • anderer Name: Messgerätebau Memmingen || Physikalisch-Technisches Entwicklungslabor Dr. Rohde & Dr. Schwarz

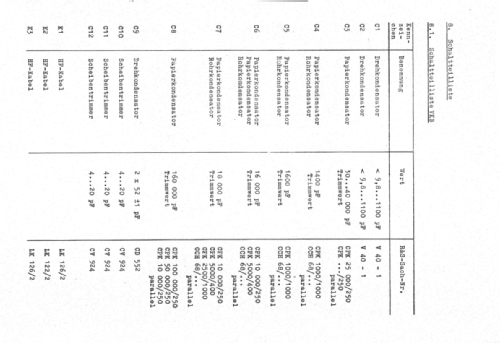

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

• Wellenbereiche
• - ohne

• Betriebsart / Volt
• Keine Stromversorgung / 115; 125; 220; 235 Volt

• Lautsprecher
• - - Kein Ausgang für Schallwiedergabe.

• Material
• Metallausführung

• von Radiomuseum.org

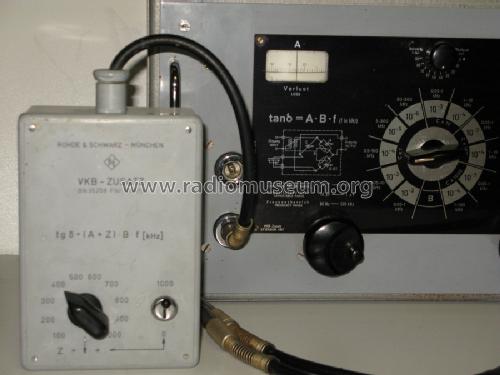

• Modell: Verlustfaktor-Messbrücke VKB - Rohde & Schwarz, PTE; München

• Form
• Tischgerät-gross, - Querformat (breiter als hoch oder quadratisch).

• Abmessungen (BHT)
• 470 x 271 x 261 mm / 18.5 x 10.7 x 10.3 inch

• Bemerkung
• Die Verlustfaktor-Messbrücke VKB misst Verlustfaktoren und Kapazitäten beliebiger Kondensatoren zwischen 10 pF und 1 µF. Ein besonderes Aufgabengebiet ist die Untersuchung von Isolierstoffen. Es können die Dielektrizitätskonstante und der Verlustwinkel eines festen oder flüssigen Stoffes gemessen werden. Für Messungen der Verlustfaktoren von festen und elastischen Isolierstoffen, Flüssigkeiten und Isolierschichten an Drähten und Bändern sowie für das Bestimmen besonders großer Verlustfaktoren bis zu tanδ-Werten über 1 stehen Zusatzgeräte zur Verfügung.
  Messbereiche (mit Zusatzgeräten):
  Verlustfaktor (tanδ): 1×10^-4 bis 1,4,
  Kapazität: 10 pF bis 1 µF.
  Messfrequenzbereich: 50 Hz bis 300 kHz.

• Nettogewicht
• 15 kg / 33 lb 0.6 oz (33.04 lb)

• Datenherkunft

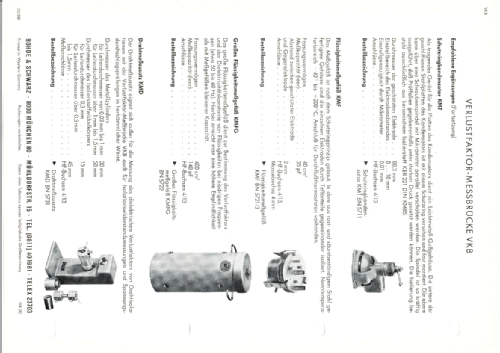

• -- Original prospect or advert

• Autor
• Modellseite von Geert Schulte angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.
